Низкоуглеродистая сталь вращающийся соединение соединение, DH Управление вращающийся серии натянутые вращающийся соединение

10 штук/штук
MOQ
лично переговорить
цена

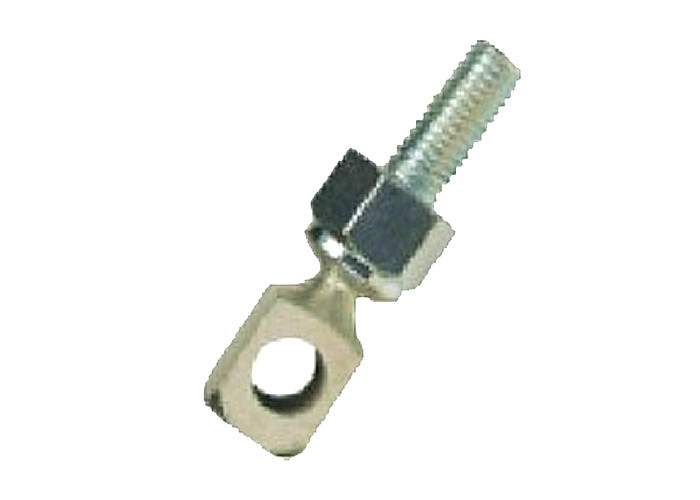

Низкоуглеродистая сталь вращающийся соединение соединение, DH Управление вращающийся серии натянутые вращающийся соединение
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: Диапазон вращающегося вращательного соединения управления вращающимся шаровым соединением
Особенности: Специальные винты (самозаключающиеся и отвержденные поверхности для устойчивости к износу) обеспечив
Главный размер: .375 "квадрат
Заявления: Приложения в легкой промышленности
Диапазон температур: -60°F ≈ 250°F (−51°C ≈ 121°C)
Материал: Сталь с низким содержанием углерода, цинковая
Выделить:

шарнирные соединения нержавеющей стали

,

шаровой шарнир шарнирного соединения

Основная информация
Место происхождения: Китай
Фирменное наименование: PHIDIX
Сертификация: IATF16949
Номер модели: DH
Документ: DC-DH-Control-Swivels.pdf
Оплата и доставка Условия
Упаковывая детали: коробка или деревянный случай
Время доставки: 7-40 дней работы
Условия оплаты: L/C, D/A, D/P, T/T
Поставка способности: 888 часть/частей в месяц
Характер продукции



Диапазон вращающегося вращательного соединения управления вращающимся шаровым соединением






Описание продукта

ДХ-крутящие устройства специально разработаны для управления приложениями, где могут быть выполнены неограниченные настройки вдоль соединительного стержня.вентиляция и кондиционирование воздуха, линейные приборы управления и легкие промышленные приложения.
Этот продукт предлагает консоли с нарушением выравнивания, которые подходят для толкательных приложений.
Его широкий спектр размеров и стилей доступны для каждой желаемой операции, и с использованием резинового диска Buna N в установке достигается гладкая и безрезонансная производительность.Кроме того,, он предлагает 5/16 "ужесточенный самозамыкающийся винт и совместим с 1/4" или 5/1600 диаметром управляющих стержней.





Особенности

• Подходит для применения с низкой нагрузкой, где требуется бесконечное регулирование по всей длине соединительного стержня
• Может использоваться с 1/4 "или 5/16" диаметром управляющих стержней
• Размер головы:DH-.375" квадратный
• Специальный набор винтов ((самозаключающиеся и упрощенные поверхностью для устойчивости к износу) обеспечивают повышенную прочность удержания
• Может использоваться в широком диапазоне температур:-60°F-250°F ((-51°C-121°C)
• По вашему заказу можно изготовить специальные комплектации





Заявления

Многочисленные приложения для передачи механического движения с низкой нагрузкой, где требуется бесконечное регулирование, включая:
• КВК
• Линейное управление
• Применение в легкой промышленности





Технические параметры

Низкоуглеродистая сталь вращающийся соединение соединение, DH Управление вращающийся серии натянутые вращающийся соединение 0

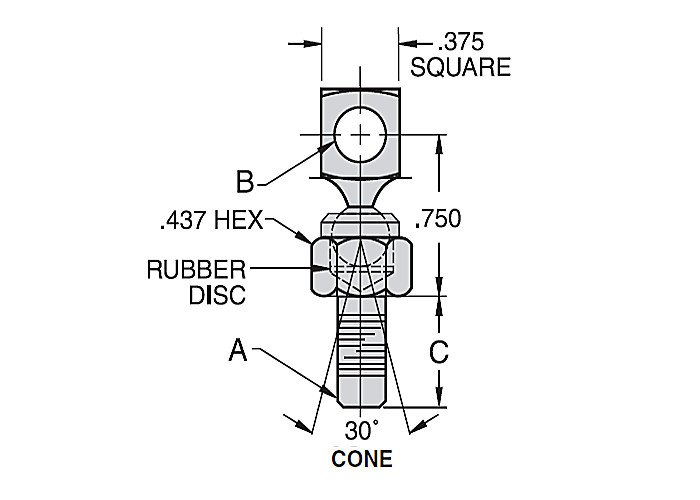

Диаграмма DC/DH
    В. В А.
Номер части

+.005

-.002

Около.015

Меньше целостный

Орехи и стиральная машина

С интегралом

Орехи и стиральная машина

Скучно

Диаметр

Шенк

Размер нити

& Длина

Вес менее целостный

Орехи и стиральная машина

(фунты)

Вес с интегралом

Орехи и стиральная машина

(фунты)

DC1005F DC1005FN .328 .312 10-32 раз.250 .047 .050
DC1207F DC1207FN .328 .437 1/4-28 х.328 .050 .057
DC1209F DC1209FN .328 .562 1/4-28 х.500 .052 .058
DC1207C DC1207CN .328 .437 1/4-20 х.328 .049 .056
DC1209C DC1209CN .328 .562 1/4-20 х.453 .051 .057
DC1310F DC1310FN .328 .625 5/16-24 х.516 .056 .067
DC1312F DC1312FN .328 .750 5/16-24 х.641 .059 .070
DH1209F-2   .257 .562 1/4-28 х.500 .035



Примечания к таблице:

1. вращающиеся могут быть использованы либо с 1/4 "или 5/16" диаметром управляющих стержней
2. DH Swivel Joint доступен с интегрированным гайком и блокировочным стиральным устройством для упрощения сборки. Укажите, добавив "N" к суффиксу. Пример: DC1005FN





Материал

Голова и основание шарового сустава
• Сталь с низким содержанием углерода
• Цинковая, прозрачная хроматическая
• Буна N резиновый диск (обеспечивает безвибрационную работу)
Самозамыкающийся винт
• Низкоуглеродистая сталь, термически обработанная
• Цинковая, прозрачная хроматическая





Упаковка и перевозка

Коды заказов
Должность √ Размер √ 1⁄4
Выходные опции (зажиматель преграды)
Путешествие (дюйма) 3
Длина кабеля (дюймы) ¢ XXX
Коды заказа
Должность Размер M6
Выходные опции (зажиматель преграды)
Путешествие (мм) 75
Протяженность кабеля (мм) XXX
