Тип DC/шарнирное соединение DH продукты роторное соединяясь поворачивают на шарнирах роторный
】 Характера продукции 【

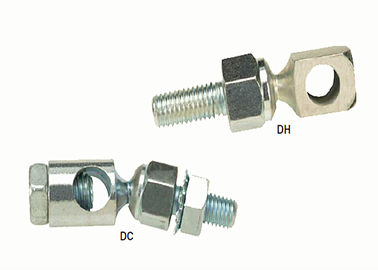

Шарнирные соединения DC/DH были развиты специфически для применений контроля где бесконечная регулировка пожелана вдоль длины ведущего шатуна. Они запланированы для низких применений нагрузки и предлагают встроенные рассогласования которые одеты главным образом для применений нажима. Путем использование диска n буны резинового в собрании, ровная и свободная от вибраци деятельность осуществлена. Широкий диапазон размеров и стили имеют в распоряжении соответствовать вашему применению. Модель DC предлагает 5/16" затвердетый само-запирающ винт.
Серия шарнирного соединения управлением DC/DH как раз один из много приборов контроля за движением найденных внутри наша широкая линия концов прута, сферически подшипников, шаровых шарниров и шарнирных соединений.
】 Применений 【 Применения передачи движения многочисленной низкой нагрузки механические где бесконечная регулировка пожелана, включая: • HVAC • Линейные контроли • Светлые промышленные применения | 】 【Материальное Голова & основание шарового шарнира • Низкоуглеродистая сталь • Оцинковывайте покрытый, ясный обработанный хромат • Диск n буны резиновый (предусматривает свободную от вибраци деятельность) Винт собственной личности запирая • Низкоуглеродистая сталь, обработанная жара - • Оцинковывайте покрытый, ясный обработанный хромат |

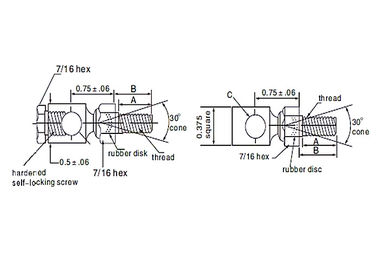

】 Шарнирных соединений управлением 【DC/DH
Номер детали. | Поток | B | C | |
DC-3F-312-320 | 10-32 | 0,250 | 0,312 | 0,320 |
DC-4F-437-320 | 1/4-28 | 0,328 | 0,437 | 0,320 |
DC-4F-562-320 | 1/4-28 | 0,500 | 0,562 | 0,320 |
DC-4C-437-320 | 1/4-20 | 0,328 | 0,437 | 0,320 |
DC-4C-562-320 | 1/4-20 | 0,453 | 0,562 | 0,320 |
DC-5F-625-320 | 5/16-24 | 0,516 | 0,625 | 0,320 |
DC-5F-750-320 | 5/16-24 | 0,641 | 0,750 | 0,320 |
DH-4C-437-257 | 1/4-20 | 0,328 | 0,437 | 0,257 |
DC-4F-562-257 | 1/4-28 | 0,500 | 0,562 | 0,257 |
