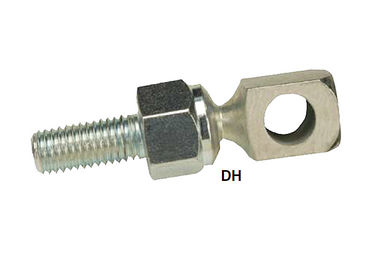

Контролируйте тип части шарнирных соединений кабеля переключения механизма шарнирного соединения ДХ роторные
】 Характера продукции 【
Шарнирные соединения ДХ были развиты специфически для применений контроля где бесконечная регулировка пожелана вдоль длины ведущего шатуна. Они запланированы для низких применений нагрузки и предлагают встроенные рассогласования которые одеты главным образом для применений нажима. Путем использование диска н буны резинового в собрании, ровная и свободная от вибраци деятельность осуществлена. Широкий диапазон размеров и стили имеют в распоряжении соответствовать вашему применению. Модель ДК предлагает 5/16" затвердетый само-запирающ винт.
Серия шарнирного соединения управлением ДХ как раз один из много приборов контроля за движением найденных внутри наша широкая линия концов прута, сферически подшипников, шаровых шарниров и шарнирных соединений.
】 Особенностей 【
• Одетый к низким применениям нагрузки где бесконечная регулировка пожелана вдоль всей длины
ведущий шатун
• Можно использовать с или 1/4" или 5/16" распределительные тяги диаметра
• Главный размер:
ДХ — .375" квадрат
• Особенные сецкревс (само-запирать и поверхность затвердетые для сопротивления носки) обеспечивают
увеличенный держащ прочность
• Объединенная пружинная шайба гайки и выборочно доступная
• Смогите быть использовано в широком диапазоне температур: -60°Ф — 250°Ф (- 51°К — 121°К)
• Изготовленные на заказ собрания можно построить к вашим спецификациям
• ДХ не встречает спецификации Дж490
】 Шарнирных соединений управлением ДХ 【

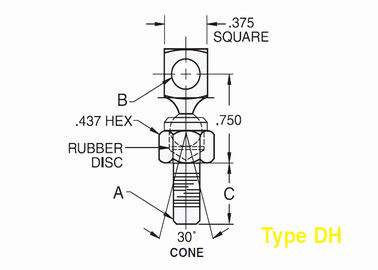

| Диаграмма ДК/ДХ | ||||||
| Б | К | А | ||||
| Номер детали |
+.005 -.002 |
± .015 | ||||
|
Более менее объединенный Гайка & шайба |
С интегралом Гайка & шайба |
Скважина Диаметр |
Хвостовик |
Размер потока & длина |
Вес более менее объединенный Гайка & шайба (Фунты) |
Вес с интегралом Гайка & шайба (Фунты) |
| ДК1005Ф | ДК1005ФН | .328 | .312 | 10-32 кс .250 | .047 | .050 |
| ДК1207Ф | ДК1207ФН | .328 | .437 | 1/4-28 кс .328 | .050 | .057 |
| ДК1209Ф | ДК1209ФН | .328 | .562 | 1/4-28 кс .500 | .052 | .058 |
| ДК1207К | ДК1207КН | .328 | .437 | 1/4-20 кс .328 | .049 | .056 |
| ДК1209К | ДК1209КН | .328 | .562 | 1/4-20 кс .453 | .051 | .057 |
| ДК1310Ф | ДК1310ФН | .328 | .625 | 5/16-24 кс .516 | .056 | .067 |
| ДК1312Ф | ДК1312ФН | .328 | .750 | 5/16-24 кс .641 | .059 | .070 |
| ДХ1209Ф-2 | .257 | .562 | 1/4-28 кс .500 | .035 | ||
Примечания диаграммы: 1. шарнирные соединения можно использовать с или 1/4" или 5/16" распределительные тяги диаметра
2. шарнирное соединение ДХ доступно с объединенной пружинной шайбой гайки и облегчить собрание. Определите путем добавление " н» к суффиксу. Пример: ДК1005ФН
