Свинцовый кабель управления с точной блокировкой и двунаправленным линейным управлением с высокой температурой

Трос управления с поворотным замком Push-Pull - Прецизионная сборка механического троса с дистанционной фиксацией

[ Описание продукта ]

Трос управления с поворотным замком Phidix Twist Lock Push-Pull — это высокоточный и высокопрочный механический тросовый привод, предназначенный для промышленных и коммерческих применений с высокими нагрузками. Благодаря оптимизированной Т-образной рукоятке с поворотным замком и усиленной резьбовой конструкции крепления к панели, эта интегрированная сборка троса обеспечивает стабильную двунаправленную линейную регулировку толкания-тяги и надежную фиксацию в любом положении.

Операторы могут свободно перемещать рукоятку вперед и назад, чтобы отрегулировать ход троса до точного рабочего положения, а затем быстро зафиксировать положение простым поворотом на четверть оборота, чтобы исключить смещение положения и механический люфт. Благодаря утолщенному бронированному стальному наружному кожуху и стальному внутреннему сердечнику с высоким пределом прочности, изделие сочетает в себе выдающуюся жесткость конструкции, отличную гибкость при изгибе и передачу с минимальным зазором. Он обеспечивает стабильную, плавную и точную механическую передачу управления в экстремальных рабочих условиях с высокой вибрацией, большими нагрузками, пылью, влагой и широкими температурными колебаниями. Являясь ключевым основным компонентом систем механического дистанционного привода и позиционирования, он обеспечивает долгосрочную стабильную работу различного промышленного и коммерческого оборудования.

[ Применение ]

Этот промышленный трос управления с поворотным замком Push-Pull поддерживает дистанционное позиционирование и механическое управление в различных отраслях и сценариях, широко используется в:

• Системы дистанционного управления для полного ряда строительной техники, такой как экскаваторы, погрузчики, краны и дорожно-строительная техника

• Исполнительные узлы управления для коммерческих грузовиков, логистических транспортных средств, пассажирских автобусов, пожарных машин и специализированных модифицированных транспортных средств

• Узлы механического позиционирования для сельскохозяйственных тракторов, комбайнов, лесозаготовительной техники и оборудования для полевых работ

• Системы дистанционного управления и регулировки для морских судов, яхт, рыболовных судов и морских инженерных платформ

• Модули управления для промышленных автоматизированных производственных линий, прецизионных трансмиссионных машин и автоматизированного обрабатывающего оборудования

• Регулировочные и управляющие компоненты силовых систем для ветроэнергетического, теплоэнергетического и нового энергетического оборудования

• Устройства дистанционного управления для специальных инженерных транспортных средств, оборонного оборудования и индивидуальных промышленных механических устройств

[ Особенности ]

• Прецизионный механизм позиционирования с поворотным замком: Использует встроенную прецизионную шариковую запирающую структуру, которая может стабильно фиксировать любое положение хода, эффективно предотвращая смещение положения, вызванное вибрацией и ударными нагрузками.

• Плавная двунаправленная работа толкания-тяги: Оптимизированная внутренняя структура трения обеспечивает низкий люфт, чувствительный линейный отклик и постоянное ощущение руки, реализуя точную микрорегулировку и быструю регулировку большого хода.

• Усиленное резьбовое крепление к панели: Утолщенная резьбовая фиксирующая структура повышает стабильность установки, подходит для фиксации на панели, кронштейне и корпусе оборудования, прочная и не шатается.

• Прочная износостойкая конструкция: Бронированный стальной кожух устойчив к экструзии и истиранию, высокопрочный стальной внутренний сердечник выдерживает большие нагрузки, обладает отличной усталостной прочностью и долгим сроком службы.

• Гибкая адаптивность к компоновке: Гибкий бронированный кожух адаптируется к сложным путям прокладки кабелей оборудования и узким установочным пространствам, обладает высокой совместимостью с различными сценариями.

• Полная поддержка индивидуальной настройки: Поддерживает персонализированную настройку длины троса, диапазона хода, концевых фитингов, угла блокировки, цвета поверхности и конфигурации специальных материалов.

• Адаптивность к экстремальным условиям: Широкий диапазон рабочих температур от -45°C до +125°C, стабильная работа в условиях высоких и низких температур, влажной и пыльной агрессивной среды.

• Устойчивость к коррозии и старению: Опциональный сердечник из нержавеющей стали и антикоррозийное покрытие эффективно противостоят окислению, ржавчине и химической эрозии, подходят для длительного использования в морских и наружных условиях.

[ Принцип работы ]

Этот трос управления с поворотным замком Phidix Twist Lock Push-Pull полагается на относительное совместное движение между высокопрочным внутренним стальным сердечником и гибким бронированным наружным кожухом для реализации дистанционной линейной механической передачи и управления позиционированием. В разблокированном состоянии внутренний запирающий механизм освобождается, и оператор может свободно толкать или тянуть Т-образную рукоятку, чтобы вызвать точное линейное смещение внутреннего сердечника троса, тем самым гибко регулируя рабочее состояние, ход и положение подключенного механического оборудования.
После регулировки до заданного рабочего положения просто поверните рукоятку на 1/8 оборота (угол поворота настраивается), чтобы активировать встроенный прецизионный запирающий механизм. Внутренняя ограничительная структура плотно зажимает сердечник троса, чтобы навсегда зафиксировать положение хода, обеспечивая отсутствие смещения или дрейфа во время работы оборудования. Обратный поворот рукоятки позволяет быстро разблокировать состояние блокировки, реализуя повторяемую, гибкую и эффективную регулировку положения, достигая блокировки одним нажатием и быстрого освобождения дистанционного механического управления.

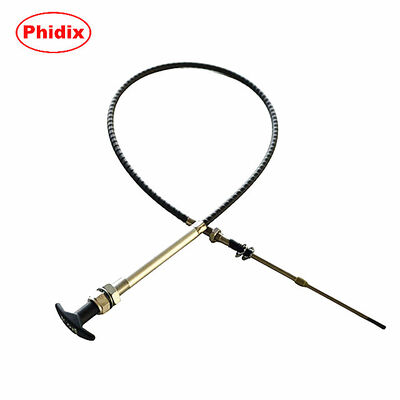

[ Реальные фотографии ]
