Руководство по конфигурации продукта: настройка не блокирующейся головки управления толчком и тягой
Выбор правильной головки управления - это не только размер кабеля или монтажполучение правильного ручка, выходного конца, нить, и ударчтобы идеально соответствовать интерфейсу вашего оборудования.
В Phidix мы понимаем, что одна конфигурация редко подходит всем.серия не блокирующих головполностью модульный, предлагающий несколько путей настройки, чтобы OEM, интеграторы и службы технического обслуживания могли быстро найти настройку, которая будет работать с уверенностью.

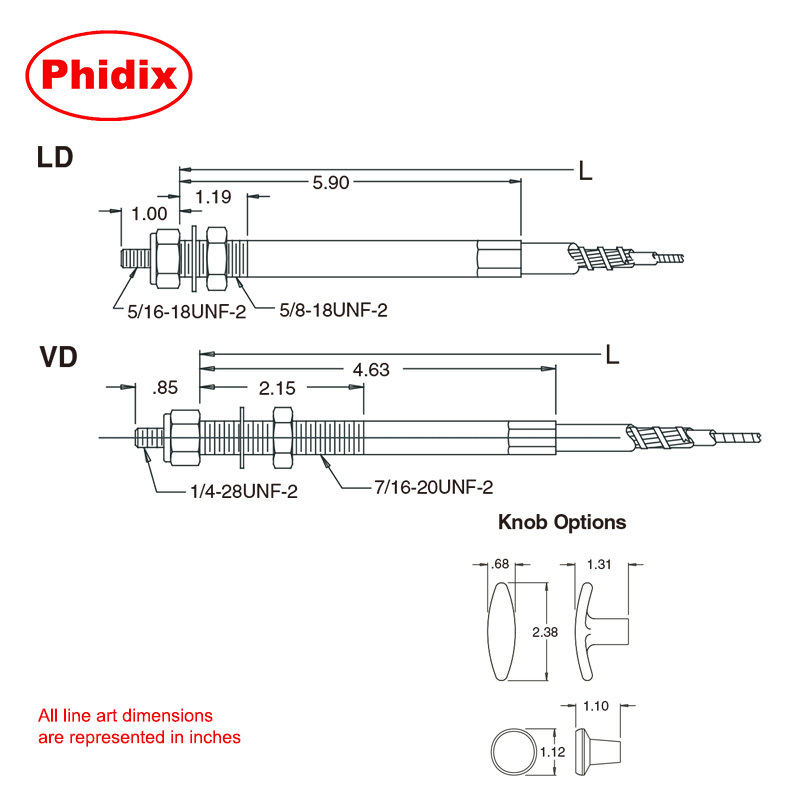

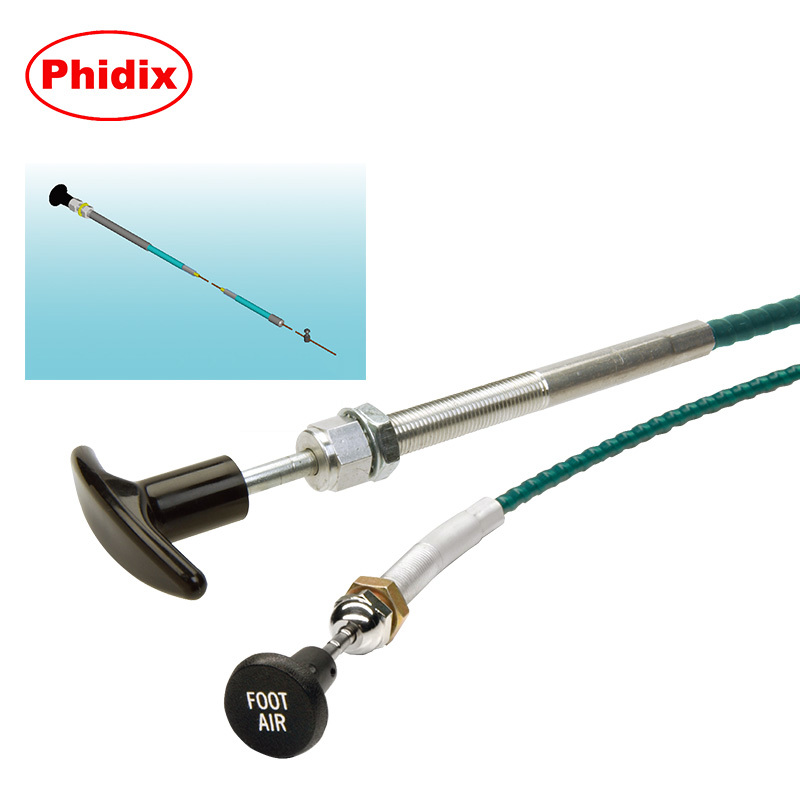

Опции ручки и ручки
| Стиль |
Описание |
Типичное использование |
| Т-ручка (простая) |
Компактный и легкий в схватке |
Общие операции по остановке/задавлению |
| Т-ручка с маркировкой |
Оригинальные версии, такие как "STOP", "CHOKE" |
Для критически важных для безопасности элементов контроля |
| Круглый ручок |
Малозаметный эстетический кнопок |
Тесное расстояние между панелями |
| Рябчатая/контурная рукоятка |
Улучшенное сцепление для маслянистых / перчаток рук |
Промышленная среда |
Кнопки доступны в пластмассе или метале и могут быть цветовыми или гравированными по запросу.
Конфигурации конца выхода
| Тип |
Описание |
Подходит для применения |
| Свинцовая головка с натяжкой |
Предлагает регулируемую длину и выравнивание |
Для узких или угловых дорожек |
| Свинцовая головка с канавками |
Проектированный для установки клинка/ковеса |
Часто в установках остановки двигателя |
| Фиксированная голова |
Простейшее прекращение |
Системы короткого пути или фиксированного направления |
Каждый тип вывода может соответствовать различным размерам кабелей и интерфейсам натяжных стержней.
Накопленные нитки для панелей (орган головки управления)
Управляющие головки Phidix доступны с:
• 3/8"-24 UNF(стандартная легкая нить)
• 7/16"-20 UNF(для немного больших голов)
• 5/8"-18 UNF(для панелей более прочных или грубых)
Мы также можем поставлять специальные буши или удерживающие устройства для больших панелей или неправильных установок.
Совместимость размера кабеля
| Размер кабеля |
Предназначенное использование |
| VLD(Очень легкая нагрузка) |
Небольшие помещения или короткие поездки |
| ЛД(Легкий груз) |
Общие приложения панелей |
Поддерживаемые типы кабелей включаютEXT, UTL, иБристоу, в зависимости от желаемого трения толчка-тяга и направления изгиба.
Настройка движения и движения
Стандартные варианты хода варьируются отОт 1 до 3 дюймов, но может быть адаптирована к вашим потребностям:
• Требования к клапану или к удушителю
• Ограничения расстояния между панелями управления
• Эргономические соображения для диапазона тяги оператора
Нужен нестандартный ход?
Совет по применению: выбор правильной комбинации
Примеры настройки:
• Кабель для остановки двигателя¢ Маркированная Т-ручка + ровная вращающаяся голова + нержавеющая стойка + 3 ¢ путешествие
• Удушение пульта дистанционного управленияКруглое ручее + натянутая головка + 2 проездные кабели
• Компактная контрольная коробкаНизкопрофильная ручка + фиксированная голова + 1 ′′ путешествие

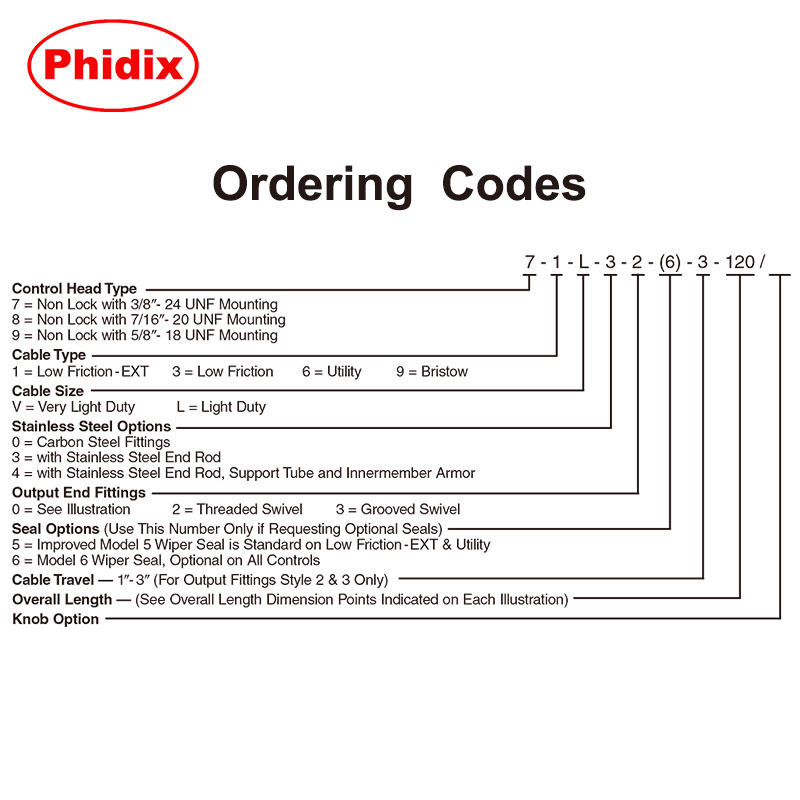

Нужна визуальная спецификация или матрица на заказ?
Мы предлагаем пакеты для проектирования и заказа конструкторов кода для инженерных команд, которым нужно соответствовать конкретным ограничениям конверта или устаревшим заменям.
Узнайте больше о базовом продукте здесь:Обзор головки управления без блокировки
Или...Свяжитесь с намис вашей желаемой ручкой, кабелем, концом и спецификациями крепления мы позаботимся о остальном.
