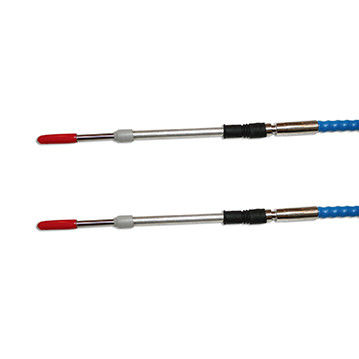

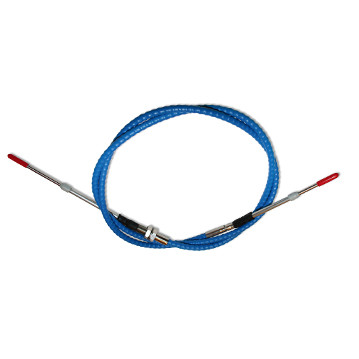

Высокопроизводительный кабель управления Blue Max™
Для сложной прокладки, высоких нагрузок и суровых условий
Разработанный для самых требовательных применений, кабель управления Blue Max™ обеспечивает исключительную производительность в условиях ограниченного пространства, высоких температур и агрессивных сред.Благодаря сверхгибкому минимальному радиусу изгиба 4 дюйма и низкофрикционной подкладке из PTFE, он обеспечивает плавное и надежное управление движением там, где традиционные кабели выходят из строя.
Независимо от того, интегрируете ли вы его в внедорожную технику, морские системы управления или оборудование военного назначения, Blue Max™ обеспечивает стабильное движение, уменьшенный люфт и максимальный срок службы — даже при больших нагрузках и сложной траектории прокладки.
Основные характеристики с первого взгляда
| Характеристика |
Описание |
| Мин. радиус изгиба |
4" (100 мм) – Обеспечивает сложную многоплоскостную прокладку |
| Ход |
3" (76 мм) ход толкания-вытягивания |
| Низкофрикционный лайнер |
PTFE – Для более плавного приведения в действие и уменьшения износа |
| Внешняя оболочка |
LDPE или Nylon 12 – Для устойчивости к истиранию, УФ-излучению и химическим веществам |
| Диапазон температур |
-65°F to +300°F (-54°C to +149°C) |
| Концевые фитинги |
Полностью настраиваемые – Обжатые, резьбовые, вилочные, переборчатые и т. д. |
| Варианты сердечника |
Доступны сплошная проволока или пряди 1x19/7x7 в зависимости от нагрузки/гибкости |
| Цвет оболочки |
Фирменный синий или черный (стандарт); другие цвета доступны по запросу |
| Брендинг |
Логотип Phidix, выдавленный для аутентичности |
Когда следует выбирать Blue Max™
Blue Max™ - это не типичный кабель управления. Он создан для систем движения, которые:
• Требуют изгибов с малым радиусом без ущерба для хода
• Работают в суровых условиях (жара, холод, вибрация, жидкости)
• Подвергаются высоким рабочим циклам с тысячами повторяющихся движений
• Требуют сверхнизкого трения для предотвращения усталости рук или задержки приведения в действие
Идеальные отрасли:
Строительная техника, морские дроссельные системы, железнодорожные транспортные средства, горнодобывающее оборудование, органы управления аварийными транспортными средствами и наземные системы аэрокосмической отраслиКабель Core:
Кабель управления Blue Max™ использует
многожильный сердечник из нержавеющей стали в соответствии с его ходом 3" и радиусом изгиба 4". Сердечник скользит внутри лайнера из PTFE, обеспечивая низкое трение и увеличенный срок службы в условиях сложной прокладки.В зависимости от нагрузки и типа движения, в рамках OEM-настройки могут быть предложены другие конструкции прядей (например, сплошная проволока или многожильная).
Конструкция трубопровода:
• Внутренняя трубка: PTFE
• Армирование: стальная проволока или монокатушечная обмотка
• Внешняя оболочка: LDPE или нейлон, термостойкий/химически стойкий/УФ-стойкий
Все интерфейсы обжаты или нарезаны резьбой в соответствии со спецификацией, проверены на соответствие ходу, линейному сопротивлению и предельной нагрузке.
Пользовательские опции для OEM-систем
Мы поддерживаем полную настройку для:
• Длина хода
• Длина корпуса кабеля
• Типы концевых соединений (резьбовые, вилочные, цапфовые, шаровые)
• Способы монтажа (переборка, панель)
• Оптимизация усилия хода (путем выбора прядей и лайнера)
Для разработчиков OEM мы предлагаем 3D-модели, установочные чертежи и инженерные консультации — просто отправьте нам схему вашей системы.
Стандарты качества Phidix
Blue Max™ производится в соответствии со строгими стандартами IATF 16949 и ISO 9001.
Каждая партия проходит:• Испытание на ход под нагрузкой (0–3") при номинальном натяжении
• Проверка коэффициента трения и гистерезиса
• Испытание солевым туманом (до 720 часов для морского использования)
• Моделирование усталости при изгибе (более 10 000 циклов)
