Характеристики

Тип: MD,LD,HD,VLD

Serise: Сборка кабеля Push Pull

Сертификат: IATF16949

Материал: из нержавеющей стали

Заявления: Мотоциклетный дроссельный кабель, рычаги управления морским движением, промышленные приводы для торм

OEM: Да, да.

Выделить:

Push Pull Cable Inner Wire Core

Руководство по выбору внутреннего проволочного ядра

Основная информация

Место происхождения: Шанг Хай

Фирменное наименование: Phidix

Сертификация: IATF16949

Номер модели: DFX

Оплата и доставка Условия

Упаковывая детали: картонный или деревянный корпус

Время доставки: 7 - 40 рабочих дней

Условия оплаты: L/C,D/A,D/P,T/T

Поставка способности: 800 ПК в месяц

Галерея

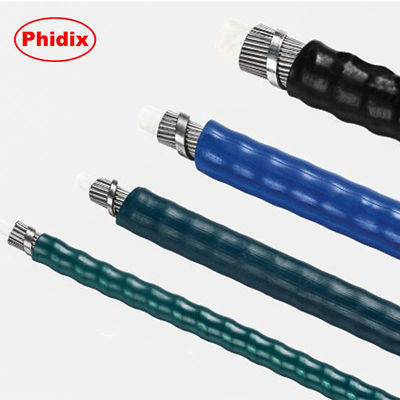

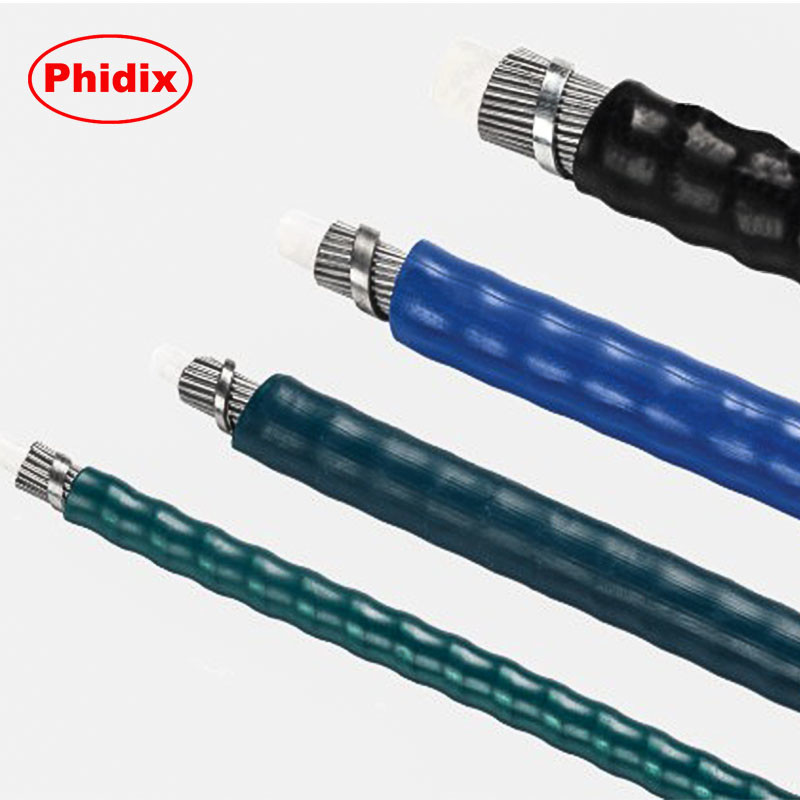

inner-wire-core-selection-guide

Характер продукции

Как выбрать правильное внутреннее ядро провода для механических кабелей управления

Выбор правильной конфигурации нити для внутреннего ядра провода имеет решающее значение для обеспечения оптимальной производительности кабеля, долговечности и пользовательского опыта.В Phidix мы помогаем инженерам, дизайнерам и OEM-производителям выстраивать структуры узлов кабелей в соответствии с конкретными механическими, пространственными и экологическими требованиями.

В этом руководстве рассказывается о плюсах, минусах и идеальных вариантах использования каждого основного вида строительства.

Сравнительная таблица конфигурации нитей

Строительство	Гибкость	Повышение производительности	Радиус изгиба	Подходит для применения
1х7	Низкий	Отлично.	Большие	Длинные прямые ходы, жесткие кабельные маршруты
1х19	Средний	Очень хорошо.	Средний	Точная зарядка толчком-тяжкой
7х7	Высокий	Средний	Тяжело	Многофункциональное направление, хорошее сочетание прочности и гибкости
7х19	Очень высокий	Ниже	Очень плотно	Высокогибкая маршрутизация, сложные пути движения
Твердое ядро	Никаких	Лучший	Только жесткие	Короткое путешествие, прямая передача движения

Факторы, которые следует учитывать при выборе типа ядра

1. Сложность маршрутизации

• Тяжелые изгибы или кривые→предпочитаю 7х19 или 7х7

• Прямые, фиксированные пути→ 1x7 или твердое ядро

2. Тип ходатайства

• Просто толкать или тянуть→твердое ядро или 1x19

• Повторяющееся изгибание→ 7x19 предпочтительно

3Приоритет передачи сил.

• Более высокая сжатая жесткость→твердые или 1х7

• Сбалансированное напряжение + гибкость→ 7х7

4. Окружающая среда

• Высокий риск коррозии→Выберите варианты SUS 316L

• Системы, чувствительные к трению→Использовать покрытие из ПТФЕ 1x19 или 7x7

Сценарии применения и структура

Применение	Рекомендуемый тип ядра
Мотоциклетный дроссельный кабель	1х19 / 7х7
Морские рычаги управления	7х7 / 7х19
Промышленные приводы амортизаторов	Твердая / 1х7
Удаление сидений на коммерческих креслах	7х19
Малые кабели для удушения двигателей	1х7 / 1х19

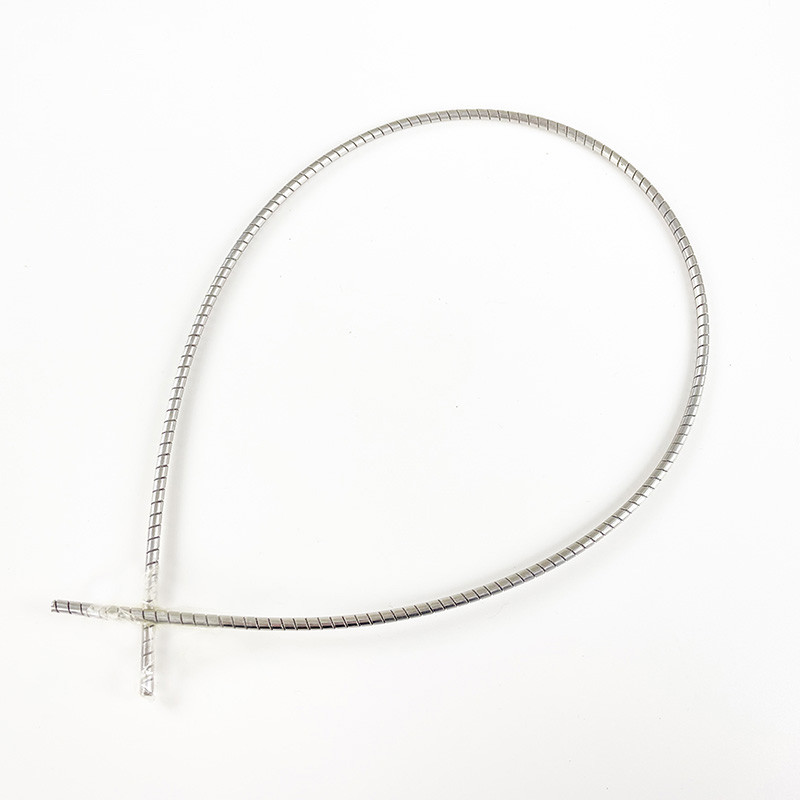

inner-wire-core-selection-guide 1

Связанные страницы

•Обзор продукции внутреннего проволочного ядра

•Ядро с низким уровнем трения для использования с толчком

•Производственные мощности

•Режимы неисправности и профилактическая конструкция

Спросите у наших экспертов

Все еще не уверены, какая основная структура лучше всего подходит для вашего случая использования?Поделитесь подробностями вашей системы с нашими инженерами, и мы предоставим вам рекомендацию по конструкции вместе с образцами и чертежами, если это необходимо.
