Независимо от того, проектируете ли вы газовая связь, систему отключения двигателя или механизм освобождения сиденья, важно понимать структурные и размерные варианты кабеля управления.Мы обобщаем стандартные спецификации и комбинации конфигураций для Phidix Pull-Only Tension Cables.

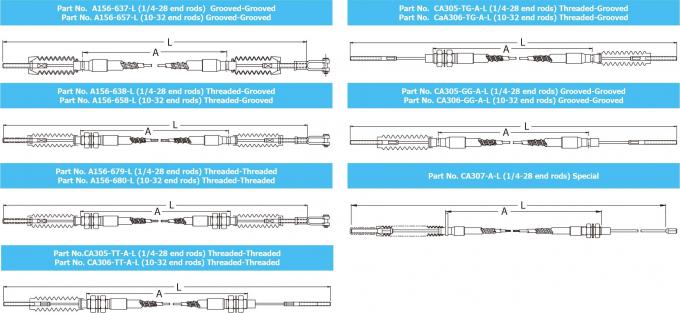

Фидиксовые натяжные кабели поддерживают широкий спектр концовых комбинаций, что позволяет интегрировать их с расщелинами, ручками, скобками или прямыми панельными крепежами.
| Конец А | Конец B | Типичное использование |
| С натяжкой | С натяжкой | Управляющие панели или жесткие скобки |
| С натяжкой | Рыбные | Начало действия рычага + возвращение пружины |
| Рыбные | Рыбные | Внутренняя маршрутизация с кабельными остановками |
Нужен стиль конца?Смотрите опции настройки →
| Параметр | Стоимость |
| Стандартные длины кабелей | 24 ¢ 120 ¢ (по желанию) |
| Основной материал | Высокопрочная углеродистая сталь |
| Диаметр оболочки | 6.0 ∙ 9,5 мм в зависимости от конфигурации |
| Минимальный радиус изгиба | 5 ′′ (127 мм) |
| Диапазон ударов | 1.0 ∙ ∙ 3,5 ∙ типично |
Вышеперечисленные диапазоны являются типичными значениями. Окончательная конфигурация полностью настраиваема на основе ваших требований к управлению ходом, маршрутизации кабеля и конечной установке.
| Вариант | Преимущества |
| Постоянная смазка | Уменьшает трение в течение жизненного цикла |
| Дробовые ботинки / конечные уплотнения | Защищает кабель от загрязнений |
| Клипсы для монтажа | Для встроенной или краевой установки |
| Прокатные регулирующие рукава | Позволяет настраивать на месте |
Расскажите нам о ваших ограничениях монтажа и условиях работы, наша команда поможет вам выбрать или настроить правильный размер кабеля, ход и концовка для вашей системы.
Чтобы лучше понять общий дизайн продукта и диапазон применения, начните с нашего
Обзор напряженного кабеля только для тяги→
Свяжитесь с Phidix для предложения или рекомендации.
