G3/8 Совместимо с Hansen QA29000 серии плоской сцепления, плоской гидравлические быстрые сцепления

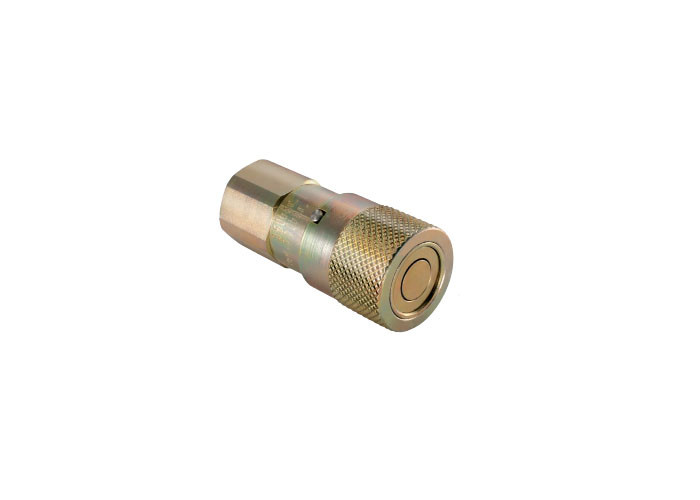

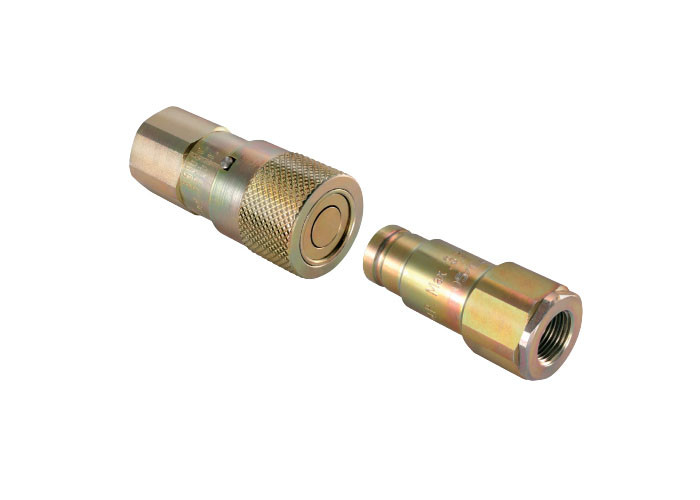

Сцепление серии CB-6-A представляет собой гидравлическое соединение с плоским поверхностью сухого разрыва или минимального разлива.
Заявления
Серия CB-6-A используется для быстрой смены гидравлических инструментов в строительной, железнодорожной и горнодобывающей промышленности.Легкость уборки делает их идеальными для использования в таких неблагоприятных условиях.Механизм блокировки рукава включается путем вращения рукава после подключения.Механизм рукава предназначен для предотвращения попадания грязи во внутренний механизм и, таким образом, предотвращения неисправной работы при подключении или отключении.
Стандартные материалы
Особенности
| Размер тела | Партнo. | Нить | А. | В. | HEX |
| 1/4 дюйма. | CB-S2S-6FN-A | 4/4 - 18 | 2.07 | 1.06 | 0.91 |
| 1/4 дюйма. | CB-S2S-6FG-A | 4/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8 дюйма | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8 дюйма | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2 дюйма. | CB-S4S-6FN-A | 1 / 2 - 14 | 2.81 | 1.26 | 1.06 |
| 1/2 дюйма. | CB-S4S-6FG-A | 1 / 2 - 14 | 2.81 | 1.26 | 1.06 |
| 3/4 дюйма. | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 дюйма. | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| 1" | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

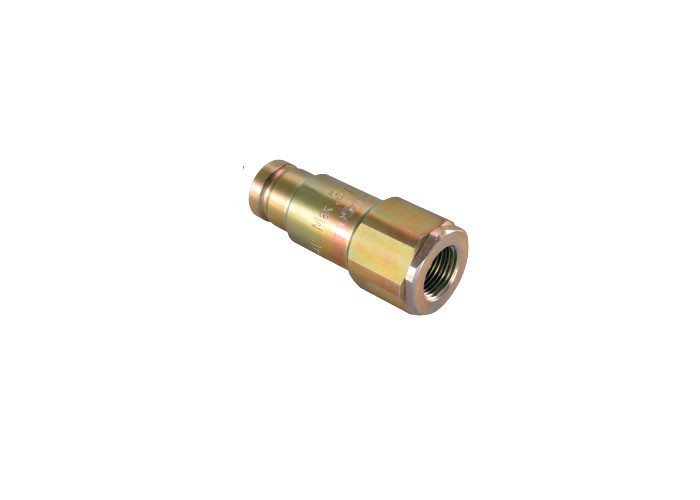

| Размер тела | Партнo. | Нить | В | D | Е | HEX |
| 1/4 дюйма. | CB-P2S-6FN-A | 4/4 - 18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4 дюйма. | CB-P2S-6FG-A | 4/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8 дюйма | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8 дюйма | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2 дюйма. | CB-P4S-6FN-A | 1 / 2 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2 дюйма. | CB-P4S-6FG-A | 1 / 2 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 дюйма. | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 дюйма. | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
