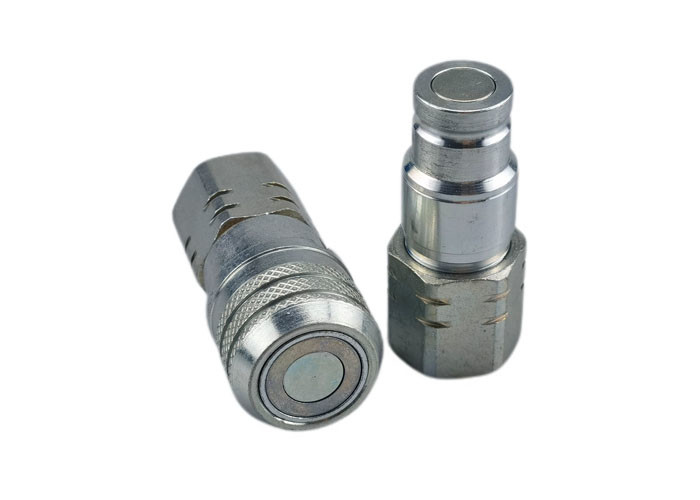

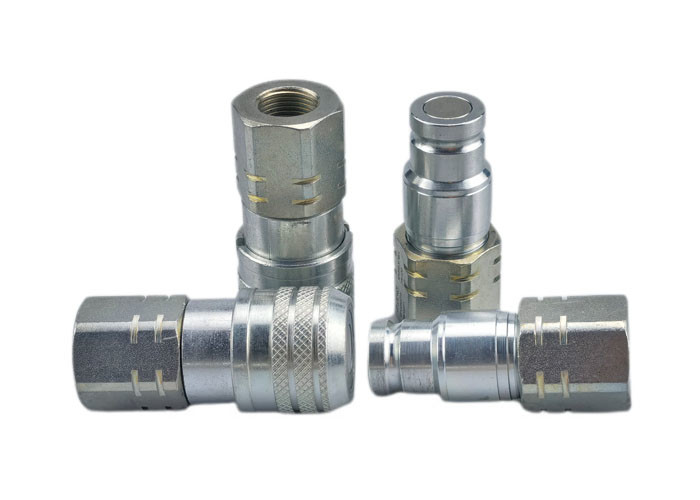

ISO16028 Плоская гидравлическая стандартная стальная плоская сцепка
Сцепление серии CB-6 представляет собой гидравлическое сцепление с плоской поверхностью сухого разрыва или минимального разлива, которое отвечает стандарту ISO16028. Размеры корпуса составляют 1/4", 3/8", 1/2", 5/8", 3/4" и 1".
Заявления
Серия CB-6 идеально подходит для применений, где гидравлическое разлив является проблемой и взаимозаменяемость с другими производителями важна.Сельскохозяйственное оборудование, Горное оборудование, Железнодорожное обслуживание, Воздушные ведровые подъемники, Скид-стаерные погрузчики
Стандартные материалы
Особенности
| Размер тела | Партнo. | Нить | А. | В. | HEX |
| 1/4 дюйма. | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8 дюйма | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8 дюйма | CB-S3S-6FN | 1/2 ′′ | 2.87 | 1.26 | 1.18 |
| 1/2 дюйма. | CB-S4S-6FN | 1/2 ′′ | 3.31 | 1.50 | 1.42 |
| 1/2 дюйма. | CB-S4S-6FN | 3/4 ′′ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ′′ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ′′ | 3.39 | 1.65 | 1.42 |
| 3/4 дюйма. | CB-S6S-6FN | 3/4 ′′ | 3.74 | 1.89 | 1.61 |
| 3/4 дюйма. | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Размер тела | Партнo. | Нить | В | D | HEX |
| 1/4 дюйма. | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8 дюйма | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8 дюйма | CB-P3S-6FN | 1/2 ′′ | 2.52 | 0.78 | 1.18 |
| 1/2 дюйма. | CB-P4S-6FN | 1/2 ′′ | 2.91 | 0.96 | 1.42 |
| 1/2 дюйма. | CB-P4S-6FN | 3/4 ′′ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ′′ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ′′ | 2.95 | 1.06 | 1.42 |
| 3/4 дюйма. | CB-P6S-6FN | 3/4 ′′ | 3.39 | 1.18 | 1.61 |
| 3/4 дюйма. | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
