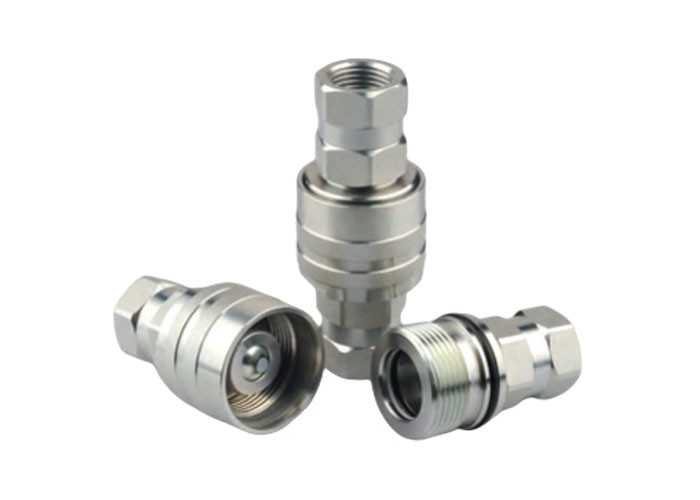

Стек с клапаном Стек с клапаном CVV Шнур запертый тип гидравлическая быстрая сцепка
Заявления
Серия CVV широко используется в оборудовании (экскаваторах), транспортных средствах, гидравлическом оборудовании, буровых машинах.
Спецификация:
| Размер тела (в) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Номинальное давление ((PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Номинальный поток (GPM) | 3 | 6 | 12 | 28 | 50 |
| Температурный диапазон | -20°C до +120°C | ||||
| Стандартный материал уплотнения | NBR | ||||
Особенности:
1Новый дизайн клапанов, он может противостоять повреждениям от высокого потока и давления импульса, что обеспечивает передовые характеристики.
2, изготовлен из твердой стали для долговечности.
3, Серия CVV использует механизм замыкания рукава с нитями, сочетается с соответствующими мужскими нитями на сцеплении. Две половины должны быть вручную сцеплены друг с другом от соединения.
4Новая хромированная обработка обеспечивает усовершенствованные антиржавые характеристики.
5, Задержка клапана с нитью обеспечивает остановку клапана, которая обеспечивает положительное выравнивание клапана.
6Совместим с серией FASTER CVV STCCHI VD.
| Часть номер один. | LS | D | HEX1 | HEX3 | А. | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 напротив | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 напротив | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 на стороне | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 напротив | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 на стороне | 24.5 | G1 НПТ1 |
| Часть номер один. | ЛП | d | HEX2 | А. | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 НПТ1 |
