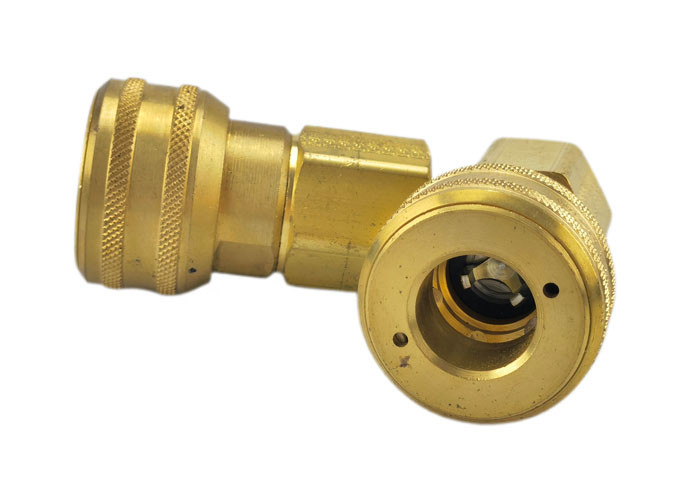

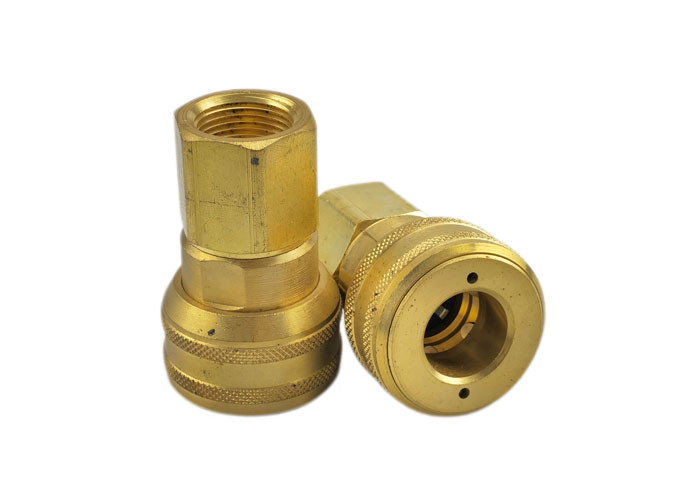

Застегнутая нить типа гидравлическая быстрая сцепка Нитная быстрая связь
0.25 дюймовый натяжной быстрый соединитель, латунь быстрый сцепление.
Особенности
Сцепления с номинальным диаметром более 25 мм проектируются и изготавливаются в соответствии с положениями Модуля D1 Европейской Директивы 97/23/ЕС об оборудовании под давлением.Они не должны использоваться для транспортировки летучих газов..
Заявления
Все промышленные и тяжелые приложения.Общественные работы, морские работы, подъемное оборудование, системы, подверженные тяжелым механическим нагрузкам, высокое давление
Сцепления серии CB-5 с номинальным диаметром до 25 мм проектируются и изготавливаются в соответствии со статьей 3.3 Европейской Директивы 97/23/ЕС о оборудовании под давлением.
Стандартные материалы
| Размер тела | Партнo. | Нить | А. | В. | HEX |
| 1/4 дюйма. | CB-S2S-5FN | 4/4 - 18 | 53 | 35 | 19 |
| 1/4 дюйма. | CB-S2S-5FG | 4/4-19 | 53 | 35 | 19 |
| 3/8 дюйма | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8 дюйма | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2 дюйма. | CB-S4S-5FN | 1 / 2 - 14 | 74 | 45 | 27 |
| 1/2 дюйма. | CB-S4S-5FG | 1 / 2 - 14 | 74 | 45 | 27 |
| 3/4 дюйма. | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4 дюйма. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Размер тела | Партнo. | Нить | В | D | HEX |
| 1/4 дюйма. | CB-P2S-5FN | 4/4 - 18 | 35 | 15 | 19 |
| 1/4 дюйма. | CB-P2S-5FG | 4/4-19 | 35 | 15 | 19 |
| 3/8 дюйма | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8 дюйма | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2 дюйма. | CB-P4S-5FN | 1 / 2 - 14 | 50 | 22 | 27 |
| 1/2 дюйма. | CB-P4S-5FG | 1 / 2 - 14 | 50 | 22 | 27 |
| 3/4 дюйма. | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4 дюйма. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
