Приложения в максимальном потоке гидравлического типа японского типа

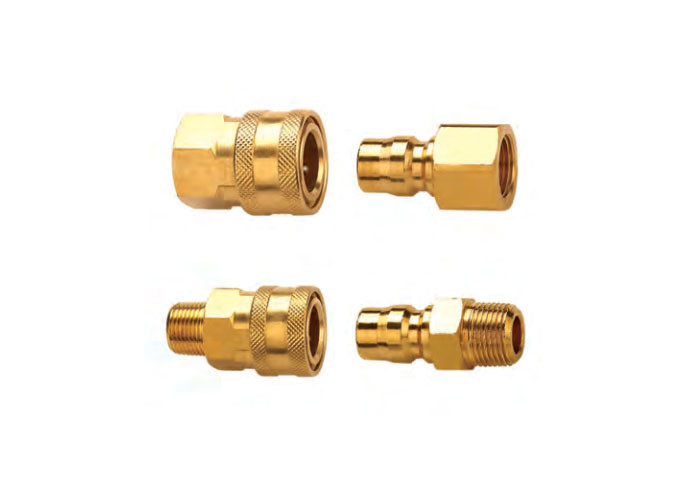

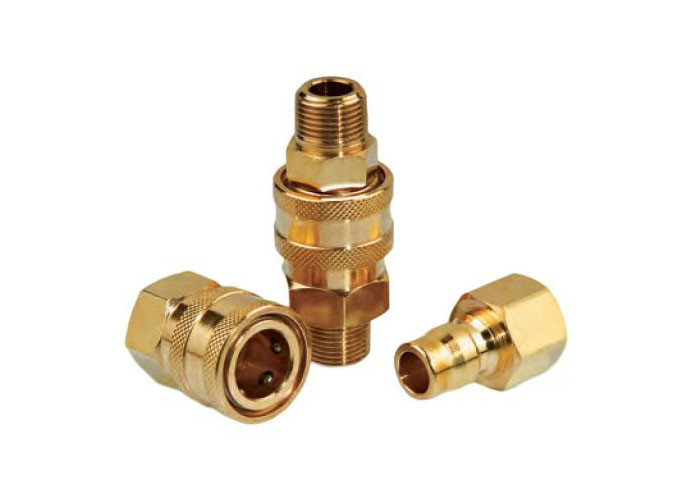

Приложения: Серия представляет собой невальсированные сцепления для применений, где требуется максимальный поток.Открытая скважина обеспечивает наименьшее падение давления среди любых конструкций быстрой сцепки и идеально подходит для таких приложений, как вода под высоким давлением и паромыватели, очистители ковров и линии охлаждающей жидкости для плесени и многие другие применения без клапанов.
Спецификации:
| Размер тела (в) | 1/8 | 1/4 | 3/8 | 1/2 |
| Уровень давления ((PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Номинальный поток (GPM) | 3 | 6 | 12 | 12 |
| Температурный диапазон (стд уплотнения) | -20°C до +120°C | |||
Особенности:
1Гладкий, открытый отверстий без клапана в обеих половинках обеспечивает минимальное падение давления и позволяет легко сцепления в приложениях, где одни и те же линии используются для более чем одной среды.
2Сцепки и соски изготавливаются из твердого бруса, обеспечивающего качественное соединение, которое является прочным.
3.Наборки доступны в латуни и 304 нержавеющей стали в качестве стандартных материалов.
4Соски доступны в 304 нержавеющей стали, латуни.
5Сцепление является сцеплением "заменяемым", поскольку по размеру и функционально может взаимодействовать с аналогичными сцеплениями других производителей.
6Совместима с серией NITTO TSP.
| Часть номер один. | LS | ¢ D | HEX1 | А. | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Часть номер один. | LS | ¢ D | HEX1 | А. | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Часть номер один. | ЛП | В | HEX2 | А. | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Часть номер один. | ЛП | В | HEX1 | А. | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
