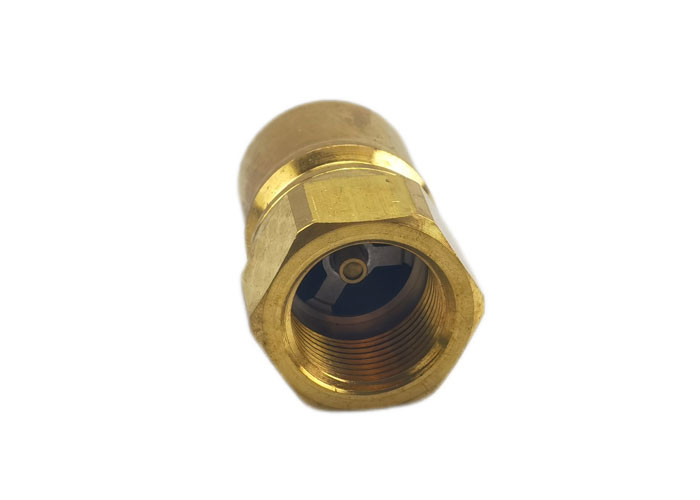

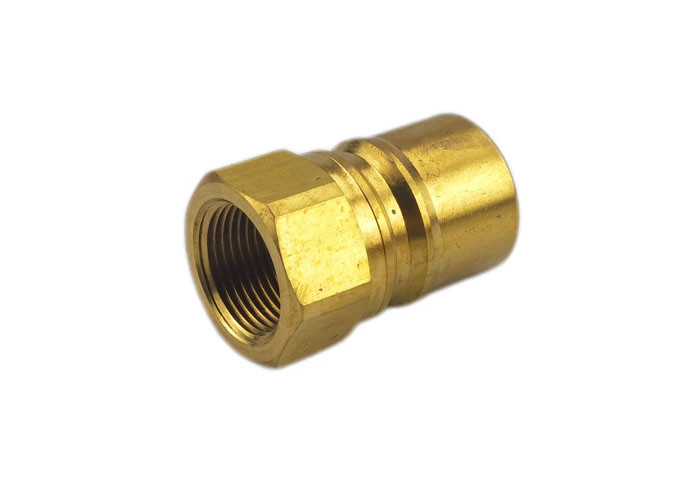

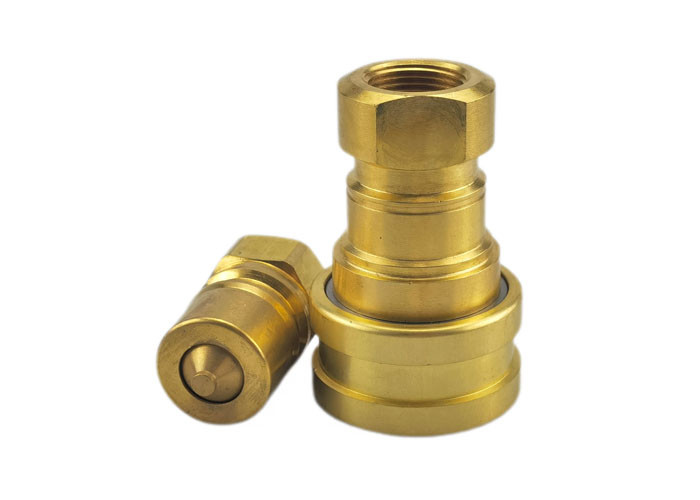

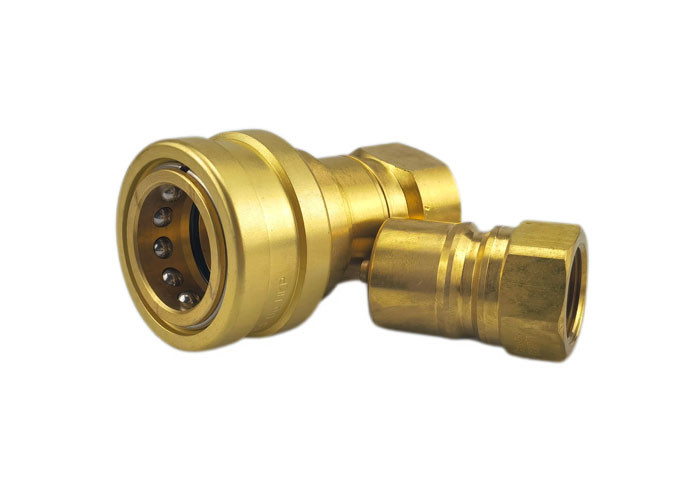

Среднее давление высокопроизводительное пневматическое и гидравлическое медное быстрое соединение
Быстрые сцепления CB-3 серии используются в различных гидравлических приложениях.
Стандартные материалы
Особенности
| Размер тела | Партнo. | Нить | А. | В. | Через плоские районы |
| 1/8 дюйма | CB-S1B-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 дюйма | CB-S1B-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 дюйма. | CB-S2B-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4 дюйма. | CB-S2B-1FN | 4/4 - 18 | 2.26 | 1.17 | 0.75 |
| 3/8 дюйма | CB-S3B-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 дюйма | CB-S3B-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 дюйма. | CB-S4B-1FG | 1 / 2 - 14 | 2.96 | 1.86 | 1.13 |
| 1/2 дюйма. | CB-S4B-1FN | 1 / 2 - 14 | 2.96 | 1.86 | 1.13 |
| 3/4 дюйма. | CB-S6B-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 дюйма. | CB-S6B-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8B-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8B-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| Размер тела | Партнo. | Нить | В | D | Е | HEX |
| 1/8 дюйма | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 дюйма | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 дюйма. | CB-P2B-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 дюйма. | CB-P2B-1FN | 4/4 - 18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 дюйма | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 дюйма | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 дюйма. | CB-P4B-1FG | 1 / 2 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 дюйма. | CB-P4B-1FN | 1 / 2 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 дюйма. | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 дюйма. | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8B-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8B-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
