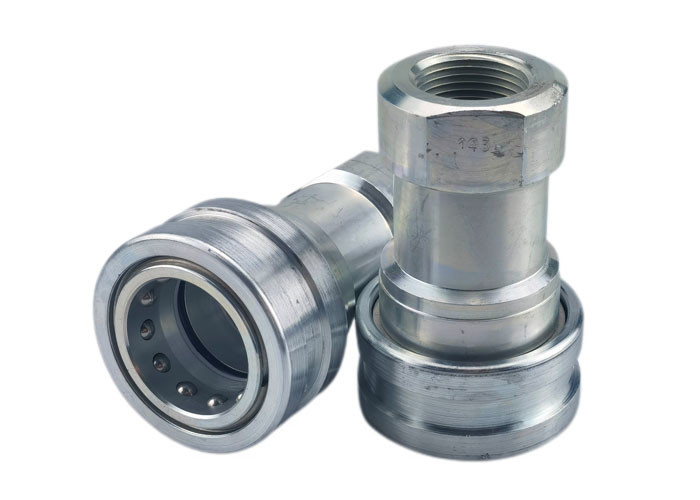

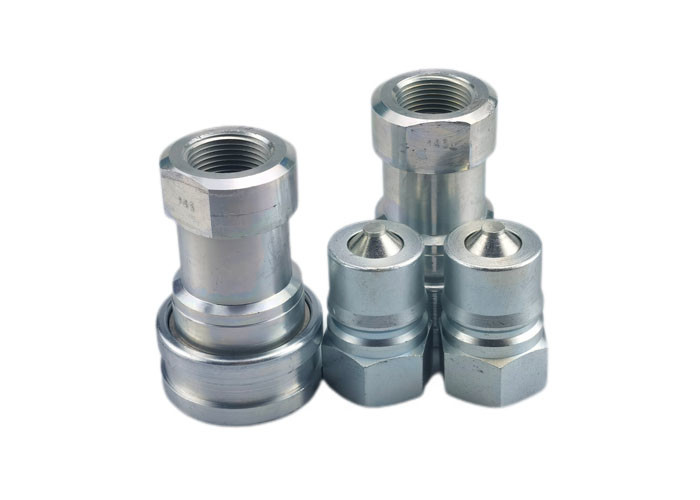

1-дюймовый стальной гидравлический быстрый соединитель,заменяемый гидравлический быстрый соединитель
Сцепления CB-SP1S-1FG используются в строительном оборудовании, лесном оборудовании, сельскохозяйственной технике, нефтяных инструментах, нефтяном оборудовании, сталелитейных машинах и других сложных гидравлических приложениях.
Стандартные материалы
Медь, цинковая сталь, нержавеющая сталь
Печати: NBR, Viton, EPDM
Особенности
Поппетные клапаны открываются автоматически при соединении в пределах номинального рабочего давления для быстрого поддержания потока.
Критические детали закаливаются для долговечности.
Совместим с сериями PARKER 60, FASTER HNV Series AEROQUIP FD45 и HANSEN HK Series.

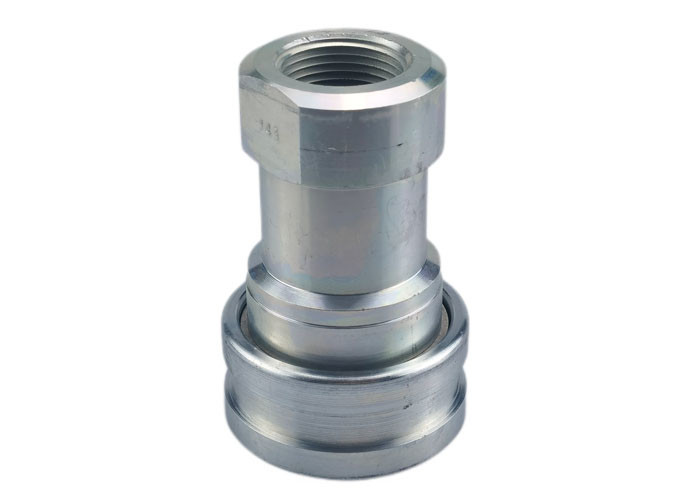

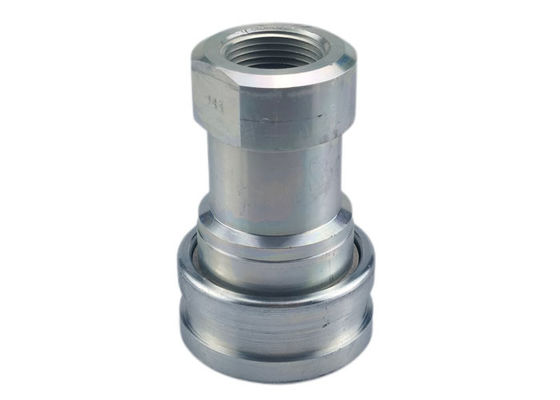

| Размер тела | Партнo. | Нить | А. | В. | Через плоские районы |
| 1/8 дюйма | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 дюйма | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 дюйма. | CB-S2S-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4 дюйма. | CB-S2S-1FN | 4/4 - 18 | 2.26 | 1.17 | 0.75 |
| 3/8 дюйма | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 дюйма | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 дюйма. | CB-S4S-1FG | 1 / 2 - 14 | 2.96 | 1.86 | 1.13 |
| 1/2 дюйма. | CB-S4S-1FN | 1 / 2 - 14 | 2.96 | 1.86 | 1.13 |
| 3/4 дюйма. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 дюйма. | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |

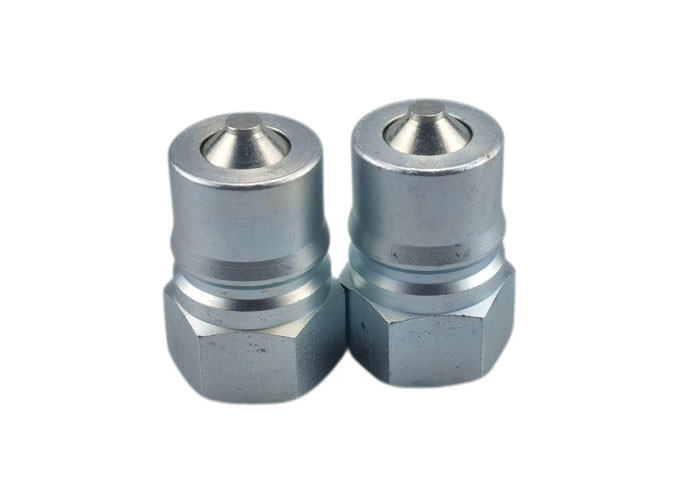

| Размер тела | Партнo. | Нить | В | D | Е | HEX |
| 1/8 дюйма | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 дюйма | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 дюйма. | CB-P2S-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 дюйма. | CB-P2S-1FN | 4/4 - 18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 дюйма | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 дюйма | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 дюйма. | CB-P4S-1FG | 1 / 2 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 дюйма. | CB-P4S-1FN | 1 / 2 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 дюйма. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 дюйма. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
