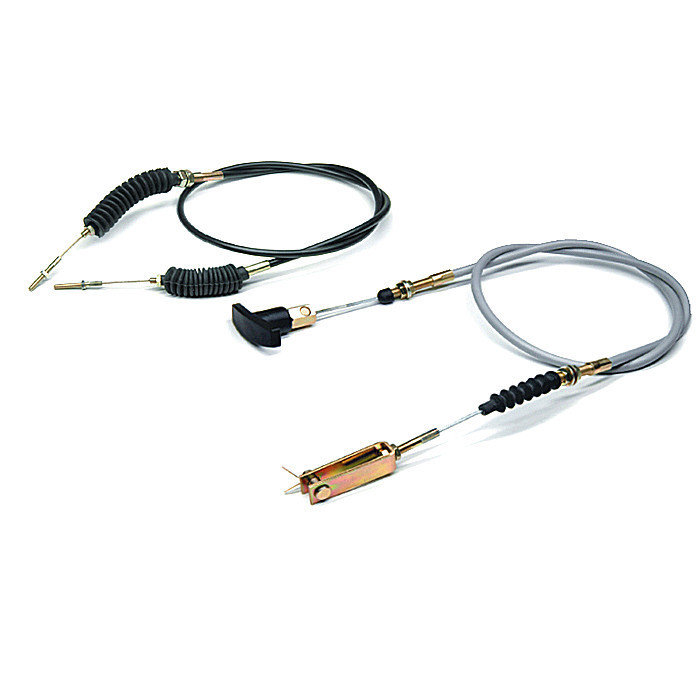

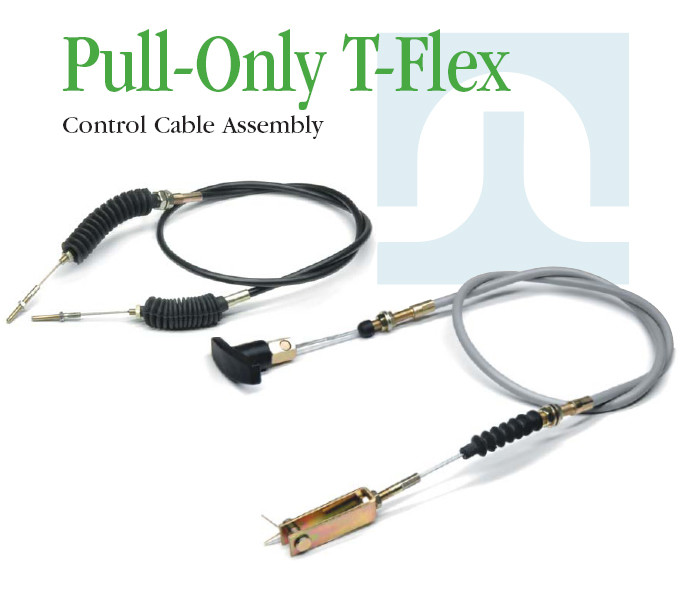

Кабели управления Phidix® T-Flex предназначены для управления движением только с помощью тяги, построены из высокопрочного углеродистого стали и прочного наружного покрытия.Мы предоставляем ключевые технические спецификации и размерные чертежи для поддержки интеграции системы, инженерных решений и индивидуальных конфигураций.
| Особенность | Спецификация |
| Диапазон ударов | 1.0" ′′ 3,0" (25 ′′76 мм) |
| Минимальный радиус изгиба | 5 дюйма (127 мм) |
| Грузоподъемность | До 3000 фунтов |
| Внешний диаметр кабеля | 7.5 мм (типичный) |
| Ядро кабеля | Нитки из углеродистой стали высокой прочности |
| Материал оболочки | олипропилен (стандарт) / высокотемпературный пластик |
| Температурный диапазон | -54°C до +110°C (-65°F до 185°F) |
Для применения с высокой нагрузкой и низкой дефлекцией кабели T-Flex сохраняют точную производительность даже при вибрации и повторном приводе.
Кабели управления T-Flex поддерживают различные типы конных устройств, каждый из которых подходит для различных систем установки:
• Концы прутков: натянутые стволы для прямого действия рычага
• Клевизы и Йоки: для соединений на основе связей
• Кнопки / концы глаз / головки шаров: панельные или вращающиеся установки
• Завинченные или головные рукава: устойчивость поддерживающей конструкции
Загрузить полный рисунок Pull_Only_T_Flex.pdf
Ниже приведены размерные схемы общих вариантов установки кабеля T-Flex и конфигурации монтажа.
• Закрученный конец рукава
• Клевисный конец с натянутым стеблем
Примечание: для полных спецификаций размеров для всех типов фитингов скачайте наше полное техническое руководство.
Дайте нам свой удар, нагрузку, температуру работы и стиль подключения.Наши инженеры спроектируют подходящую кабельную установку для вашего применения.
Свяжитесь с Phidixдля инженерной помощи или CAD-моделей.
