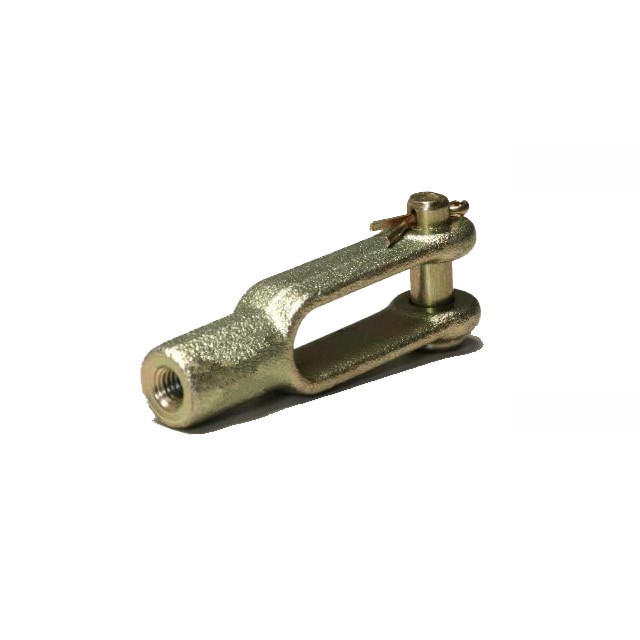

Собрание Clevis включает Pin штифта с головкой и отверстием для шпильки и разделения
[Характер продукции]
Clevises можно использовать в широком диапазоне применений от лужайки и сада к тяжелой конструкции. Они сделаны из низкоуглеродистой стали и цинка покрытых для коррозионной устойчивости. Clevis можно использовать в ситуациях где связи нужно легко быть отключенным. В тех случаях, много из наше легкого для установки и для того чтобы извлечь зажимов сохранения могут быть использованы вперед без штырей для того чтобы запереть clevis на месте через глаз рычага. Штыри весны сделаны используя низкоуглеродистые стальные штыри и жару - обработал тела весны стальные. Зажимы сохранения сделаны используя жару - обработанную сталь весны.
[Особенности]
• Низкоуглеродистая сталь для экономического дизайна
• Подвергли механической обработке стиль clevis для пригонки и возникновения более высокой точности
• Предложенный как в метрическом, так и в дюйме
• И метрический и дюйм доступен в версиях RH & LH
• Множественные зажимы сохранения стиля доступные
• Подобный DIN 71 752 (метрический)
[Диаграмма зажима сохранения штифта с головкой и отверстием для шпильки]
| CLEVIS СОБРАНИЯ |
Номер детали. | Поток | Диаметр Pin | Длина | Внутри отверстия | Внутри глубины |
|
Собрание Clevis Включает штифт с головкой и отверстием для шпильки и Pin разделения |
175-601-202 | 10-32 UNF | 3/16" | 1,56» | .19" | 1,00» |
| 175-601-204 | 10-32 UNF | 1/4" | 2,00" | .29" | 1,30» | |
| 175-601-206 | 1/4-28 UNF | 1/4" | 2,00" | .29" | 1,30» | |
| 175-601-210 | 1/4-28 UNF | 5/16" | 2,25" | .34" | 1,44» | |
| 175-601-208 | 5/16-24 UNF | 1/4" | 2,00" | .29" | 1,30» | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2,25" | .34" | 1,44» | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2,50" | .44" | 1,63» | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2,25" | .34" | 1,44» | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2,50" | .44" | 1,63» | |
| 175-601-222 | 3/8-24 UNF | 7/16" | 2,88" | .50" | 1,88» | |
| 175-601-487 | 3/8-24 UNF | 1/2» | 3,00" | .57" | 1,88» | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2,50" | .44" | 1,63» | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2,88" | .50" | 1,88» | |
| 175-601-230 | 1/2-20 UNF | 1/2» | 3,00" | .57" | 1,88» | |

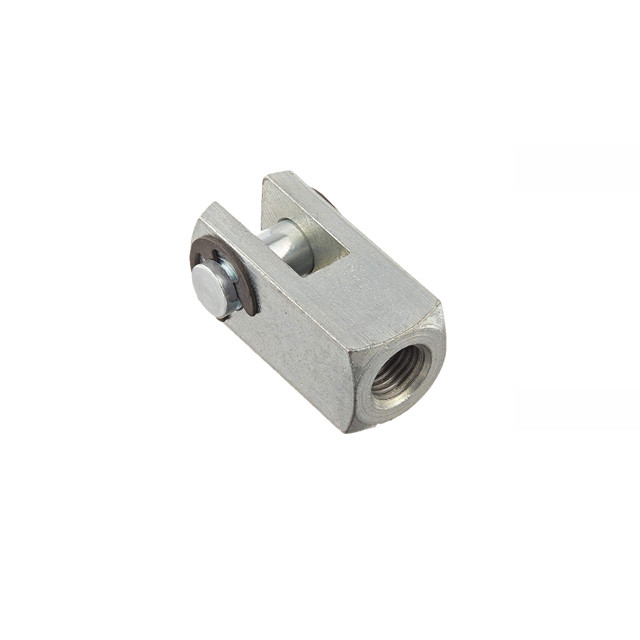

| Подвергли механической обработке Clevis | 175-435-088 | 1/2-20 UNF | 1/2» | 1,68» | .53" | 1,18» |
| Clevis выскальзывания | AC310 | 1/4-28 UNF | 2,5" | 1/4" | 3,25" | .28" |
