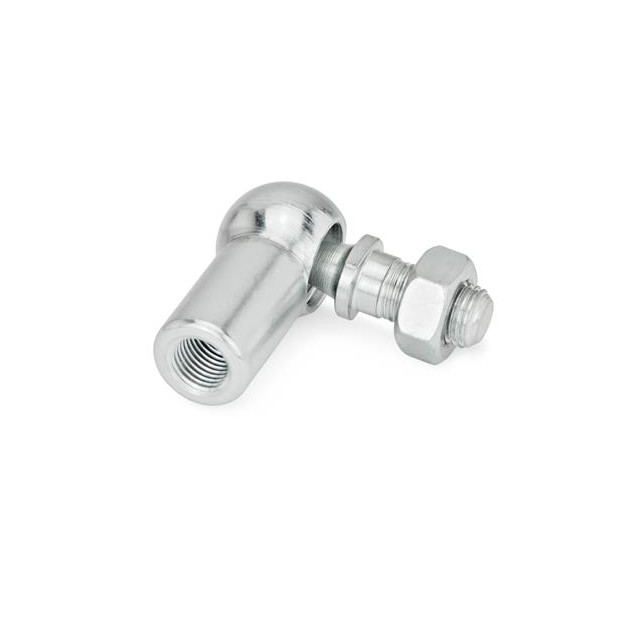

Продетые нитку рычаги шарового шарнира состоят из муфты с шаровым гнездом и стержня шарика
[Характер продукции]
Продетые нитку рычаги шарового шарнира состоят из муфты с шаровым гнездом и стержня шарика.
Угол шарнирного соединения для типа с задвижкой безопасности (типами CS) 15°, без задвижки безопасности (типов c) это 18°.
Во время собрания, муфта с шаровым гнездом нажата над пружинным кольцом, которое действует как стопорное устройство. Если сохраняя forceis не достаточные, соединение муфты с шаровым гнездом/стержня шарика могут быть обеспечены задвижкой безопасности, то которую можно легко приспосабливать.
Для защиты продетых нитку рычагов шарового шарнира против загрязнения, пылезащитные колпачки можно использовать.
Гайка шестиугольника часть продетых нитку рычагов шарового шарнира с продетым нитку стержнем.
[Защитный финиш]
Стержень тела и шарика оцинковывает покрытый и запассивированный; стержень шарика де-сделан хрупким. Собрание смазано.
[Тип]
| C | С продетым нитку стержнем, без задвижки безопасности |
| CS | С продетым нитку стержнем, с задвижкой безопасности |
[Спецификация]
| Расквартировывать и продетый нитку стержень | Шарик |
| Сталь | Сталь |
| • Класс свойства 5 | • Затвердетый |
| • Оцинковывайте покрытый, бесцветный запассивированный финиш | • Смазанная муфта с шаровым гнездом |
[Размеры внутри: Метрический]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | MIN. | |
| H9/h9 | Правый поток | Левый поток руки | Поток | MIN. | сила тяги- | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 lbf (30 n) |
| 10 | M 6 | M 6L | M 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 lbf (40 n) |
| 13 | M 8 | M 8L | M 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 lbf (60 n) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 n) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 n) |
| 19 | M 14F | M 14FL | M 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 lbf (100 n) |

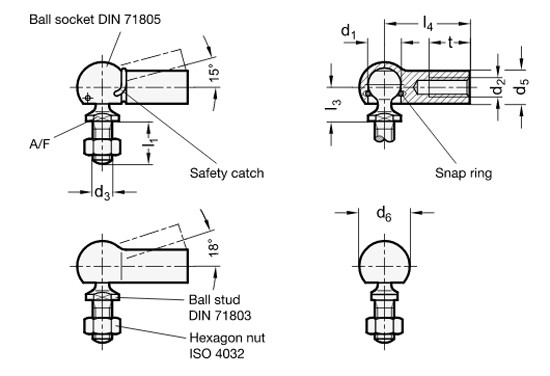

[Чертеж]
