Подключающие изделия Крутящиеся коннекторы Ротационные коннекторы Тип DC / DH Управляющие коленки
Описание продукта

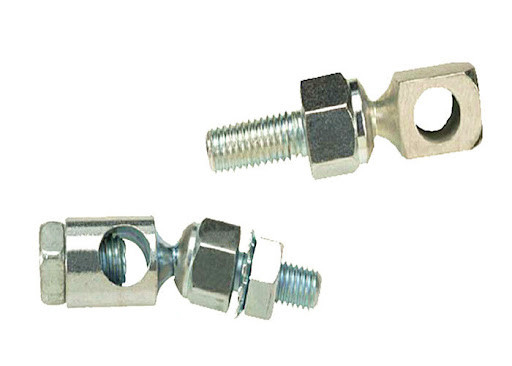

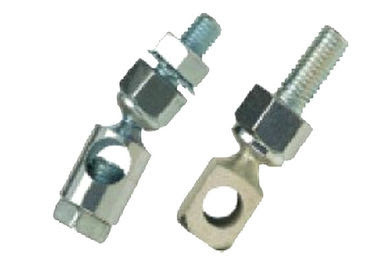

DC/DH Swivels были разработаны специально для приложений управления, где требуется бесконечная регулировка по длине соединительного стержня.Они предназначены для применения с низкой нагрузкой и предлагают встроенные нарушения, которые подходят в первую очередь для применения толчкаПри использовании резинового диска Buna N в сборке достигается плавная и безвибрационная работа.DC модель предлагает 5/16 "ужесточенный самозамыкающийся винт.
Серия DC/DH Control Swivel является лишь одним из многих устройств управления движением, которые можно найти в нашей широкой линейке концов стержней, сферических подшипников, шаровых соединений и вращающихся.Свяжитесь с нами для полного каталога.
Особенности
• Подходит для применения с низкой нагрузкой, где требуется бесконечное регулирование по всей длине соединительного стержня
• Может использоваться с 1/4 "или 5/16" диаметром управляющих стержней
•Размер головы: DC-.500" круглый DH-.375" квадратный
• Специальные винты ((самозамыкающиеся и отвержденные для устойчивости к износу) обеспечивают повышенную прочность удерживания
• Интегральный гайка и блокировка стиральной машины по желанию
•Может использоваться в широком диапазоне температур:-60°F-250°F (-51°C-121°C)
• По вашему заказу можно изготовить специальные комплектации
• стиль постоянного тока соответствует спецификации SAE J490 (DC: тип Dc, стиль 1; DH не соответствует спецификациям J490)
Заявления
Многочисленные приложения для передачи механического движения с низкой нагрузкой, где требуется бесконечное регулирование, включая:
• КВК
• Линейное управление
• Применение в легкой промышленности
Технические параметры
| Диаграмма DC/DH |
Примечания к таблице:
1. вращающиеся могут быть использованы либо с 1/4 "или 5/16" диаметром управляющих стержней
2. DH Swivel Joint доступен с интегрированным гайком и блокировочной стиральной машиной для облегчения сборки.Укажите, добавив "N" к суффиксу. Пример: DC1005FN
Материал
Голова и основание шарового сустава
• Сталь с низким содержанием углерода
• Цинковая, прозрачная хроматическая
• Буна N резиновый диск (обеспечивает безвибрационную работу)
Самозамыкающийся винт
• Низкоуглеродистая сталь, термически обработанная
• Цинковая, прозрачная хроматическая
Упаковка и перевозка
Коды заказов
Должность √ Размер √ 1⁄4
Выходные опции (зажиматель преграды)
Путешествие (дюйма) 3
Длина кабеля (дюймы) ¢ XXX
Коды заказа
Должность Размер M6
Выходные опции (зажиматель преграды)
Путешествие (мм) 75
Протяженность кабеля (мм) XXX
Частые вопросы
Вопрос: Какая марка кабелей управления?
Ответ: Марка кабелей управления - PHIDIX.
В: Какой номер модели кабелей управления?
A: Номер модели кабелей управления PHIDIX.
В: Где производятся кабели управления?
Ответ: Кабели управления производятся в Шанхае.
Вопрос: Каковы спецификации кабелей управления?
О: Пожалуйста, свяжитесь с нами для получения спецификаций кабелей управления.
