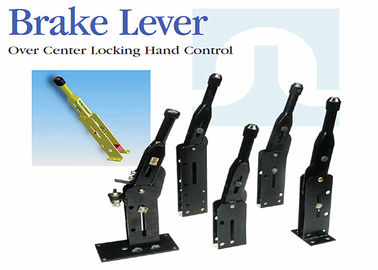

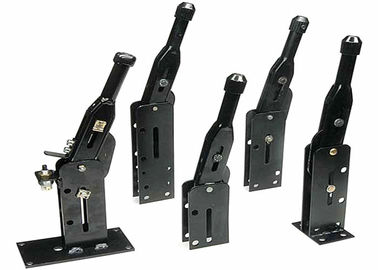

Над разбивочным запирая рычагом управления руки коррозионностойким для промышленного оборудования



Над разбивочным запирая рычагом управления руки коррозионностойким для промышленного оборудования



】 Характера продукции 【

Наши тормозные рычаги парка предлагают главные представление, качество и срок службы как к дизайнеру, так и к потребителю. Рычаг имеет 2 отдельных положения, сверх-центр и, которое составляют около 90° отделенное. Никакой ратчетинг для того чтобы ограничивать перемещение или вторичный открывать необходимо для деятельности. Жар-обработанная связь 4130 нагрузок обеспечивает качества превосходные сочетания из для стойкости и надежности. Объединенная регулируя ручка учитывает устанавливать начальное напряжение кабеля, перемещение, и возмещать потерю носка системы. Бортовые или прифлянцованные конфигурации доступны для увеличенной приспособляемостьи. Плиты рычага и стороны входного сигнала имеют финиш анепоксы или электростатическую краску, и все другие компоненты покрыты для коррозионной устойчивости. Трамбовк-устойчивая ручка для того чтобы заблокировать несанкционированную регулировку, и погод-устойчивый переключатель на позиции выключить, оба доступного как варианты. Рычаги поставлены с оборудованием необходимым, что прикрепил концевые заделки кабеля в связь нагрузки. Технические описания показывают различные выборы доступные для того чтобы отвечать специфические потребностямы клиента.



】 Применений 【 • Передвижное оборудование • Промышленное оборудование     】 【Материальное • Покрытая сталь углерода • Безгремучертутные втулки • Пластиковая ручка

】 Особенностей 【 • Нагрузки: 1000льб • Перемещение: 2-7/16 максимум • Установка стороны и фланца • Финиш эпоксидной смолы или электростатическая краска на рычаге    и бортовые плиты • Коррозионностойкие компоненты • Включенное оборудование приложения • Трамбовк-устойчивая ручка (вариант) • Погод-устойчивый переключатель (вариант)



】 Тормозного рычага 【

• Проставьте размеры а с положением "ОФФ " рычага полностью. Используйте размер а в расчетливой длине кабеля.
• Минимум б размера с рычагом полностью…» расположите и отрегулировал для минимума (ККВ)

   перемещение. Используйте минимум б размера во время установки и начальной регулировки. Поверните ручку (КВ) к

   добавьте перемещение и увеличьте установку давления при торможении.
• Максимум б размера с рычагом полностью…» расположите и отрегулировал для максимума (КВ)

   перемещение.

Бортовой держатель 165-508-008

2,5 дюйма (64мм) широких бортовых плит; один кабель, с 3 другими наборами отверстий зажима кабеля. Для ковл, приборного щитка, рослости места или установки рамки.



Набор Б815 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Прокладки установки (2)	Зажим кабеля	Основание струбцины
Прокладки струбцины (2)

Бортовой держатель 165-508-009

2,5 дюйма (64мм) широких бортовых плит; один кабель. Для ковл, приборного щитка, рослости места или установки рамки. Отсутствие поддержки кабеля.



Набор Б816 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Прокладки установки (2)

Держатель 165-508-010 фланца

2,5 дюйма (64мм) широких бортовых плит; один кабель. Для пола перегородки или установки острова (конуры). Твердая рамка поддерживает выравнивание направляющих кулис штифта с головкой и отверстием для шпильки на улучшенная жизнь и плит штыря и стороны.



Набор Б817 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Зажим кабеля	Основание струбцины	5/16-24 гайки болтов (2) (2)

Бортовой держатель 165-508-011

1,5 дюйма (38мм) широких бортовых плит; один кабель. Для ковл, приборного щитка, рослости места или установки рамки.



Набор Б834 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Прокладки установки (2)	Зажим кабеля

Бортовой держатель 165-508-013

2,5 дюйма (64мм) широких бортовых плит; 2 кабеля. Для ковл, приборного щитка, рослости места или установки рамки. ПРИМЕЧАНИЕ: Когда рассмотрение требований к нагрузки нагрузкой на собрании рычага будет суммой нагрузки в каждом кабеле.



Набор Б835 — поставленный с следующим оборудованием:
Штифты с головкой и отверстием для шпильки (2)	Штыри Коттер (2)	Шайбы (2)
Прокладки установки (2)	Зажимы кабеля

Держатель твердое 165-508-023 фланца

1,5 дюйма (38мм) широких бортовых плит; один кабель. Для ковл, приборного щитка, рослости места или установки рамки.



Набор Б837 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Прокладки установки (2)	Зажим кабеля	Прокладки струбцины (2)

Бортовой держатель 165-508-028

1,5 дюйма (38мм) широких бортовых плит; один кабель. Для ковл, приборного щитка, рослости места или установки рамки.



Набор Б837 — поставленный с следующим оборудованием:
Штифт с головкой и отверстием для шпильки	Штырь Коттер	Шайба
Прокладки установки (2)	Зажим кабеля	Прокладки струбцины (2)

Держатель 165-508-078 фланца

2,5 дюйма (64мм) широких бортовых плит; 2 кабеля. Для перегородки, установка пола или острова (конуры). ПРИМЕЧАНИЕ: При рассмотрении требований к нагрузки, нагрузка на собрании рычага будет суммой нагрузки в каждом кабеле. Установка фланца крыла.



Набор Б835 — поставленный с следующим оборудованием:
Штифты с головкой и отверстием для шпильки (2)	Штыри Коттер (2)	Шайбы (2)
Прокладки установки (2)	Зажимы кабеля



Вся линия размеры искусства представлена в дюймах
