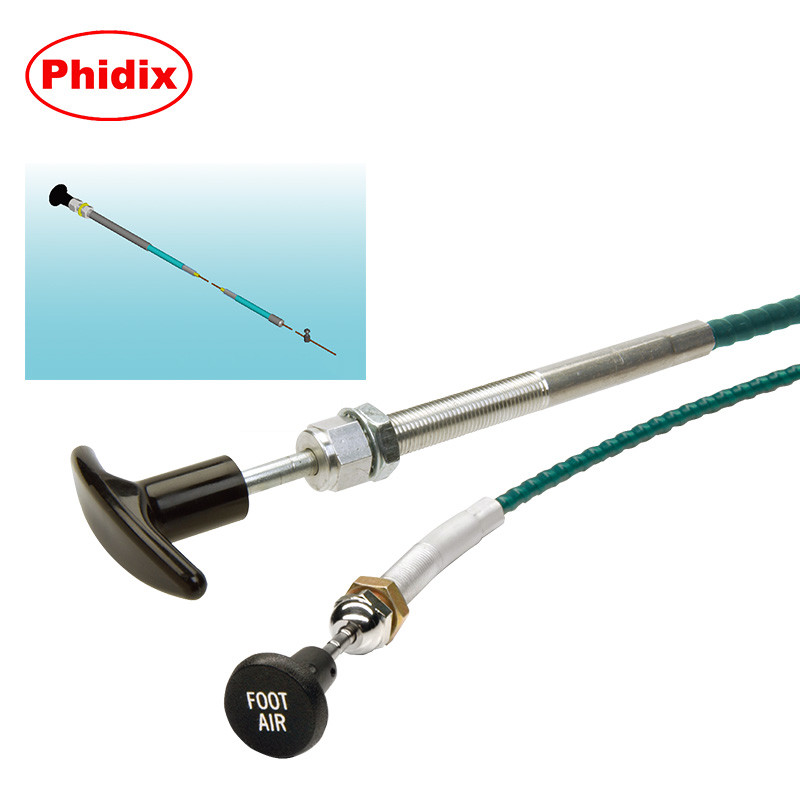

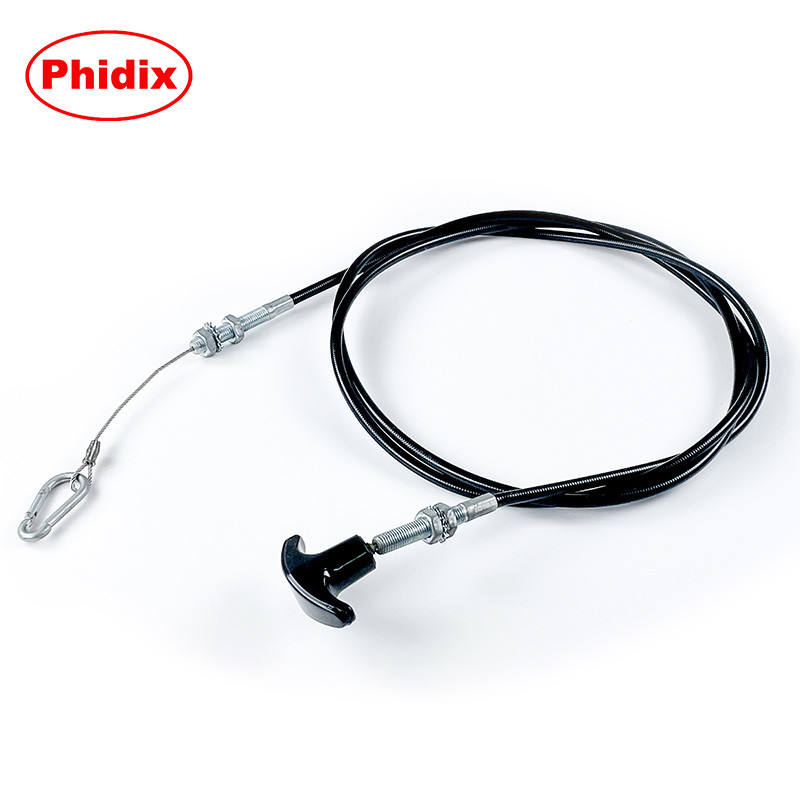

Нефиксирующая головка управления Push-Pull
Простое, безопасное и надежное управление тросом для механизмов легкого режима работы
Phidix Нефиксирующая головка управления Push-Pull предлагает экономичное решение для дистанционного механического привода в системах, где фиксация не требуется. Разработанная для компактных установок и легких и средних нагрузок, эта головка управления обеспечивает интуитивное ручное управление для остановки двигателя, привода дроссельной заслонки, защелкивания или управления клапаном.
Независимо от того, работаете ли вы с коммерческими транспортными средствами, небольшими двигателями или промышленными машинами, эта головка управления обеспечивает прямой и надежный контроль — без лишней сложности.
Основные характеристики
• Нефиксирующая конструкция – Идеально подходит для быстрого, беспрепятственного приведения в действие
• Максимальная нагрузка: 50 фунтов – Для легкого и среднего механического управления
• Диапазон перемещения: до 3 дюймов – Стандартные варианты регулируемого хода
• Монтаж: Резьбовой корпус – Простота установки на панелях или кронштейнах

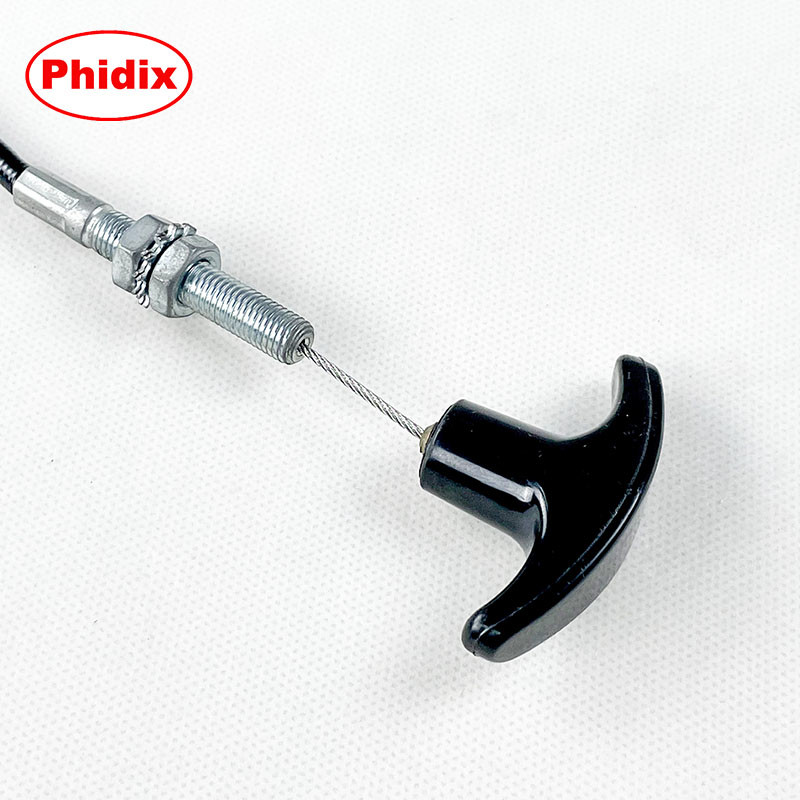

• Варианты ручек – T-образные и круглые ручки доступны с маркировкой или без нее
• Компактная занимаемая площадь – Подходит для применений с ограниченным пространством
• Коррозионностойкие материалы – Корпус и внутренний элемент из оцинкованной углеродистой стали
• Модульные опции – Широкий выбор размеров резьбы, типов тросов и выходных фитингов
Для функции фиксации в условиях вибрации рассмотрите наш Головка управления Twist-Lock вариант.
Нужен точный контроль? Ознакомьтесь с Головка управления Micro Adjust.

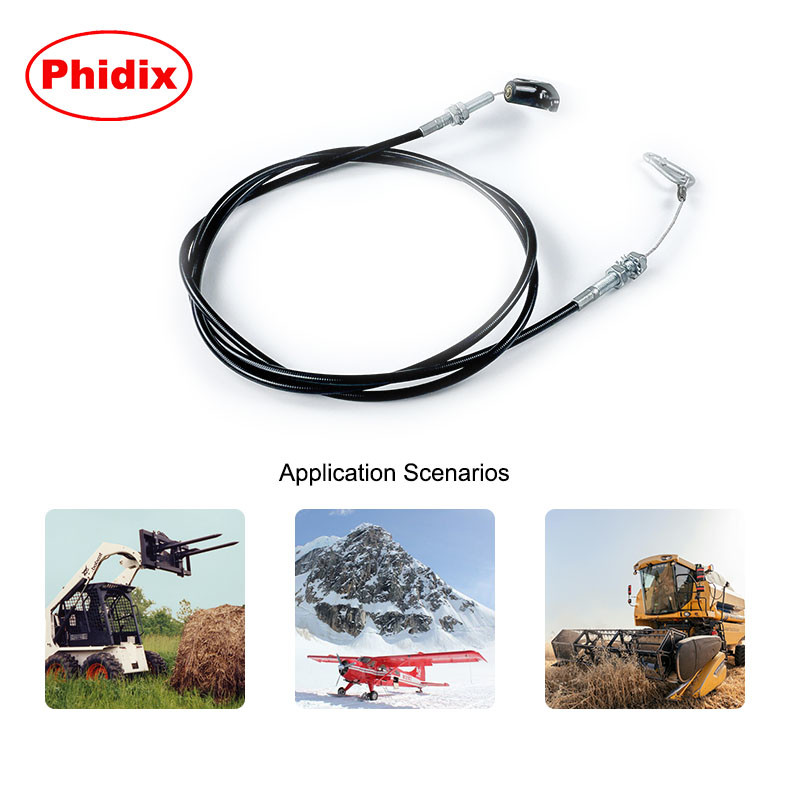

Типичные области применения
| Тип применения |
Пример использования |
| Системы двигателя |
Кабель остановки / выключения двигателя, управление дроссельной заслонкой |
| Системы транспортных средств |
Отключение ВОМ, защелка капота, привод клапана |
| Панели оборудования |
Дистанционное ручное открытие клапана или защелки |
| Малые двигатели |
Кабели аварийного выключателя |
| Промышленные устройства |
Привод механического интерфейса легкого режима работы |

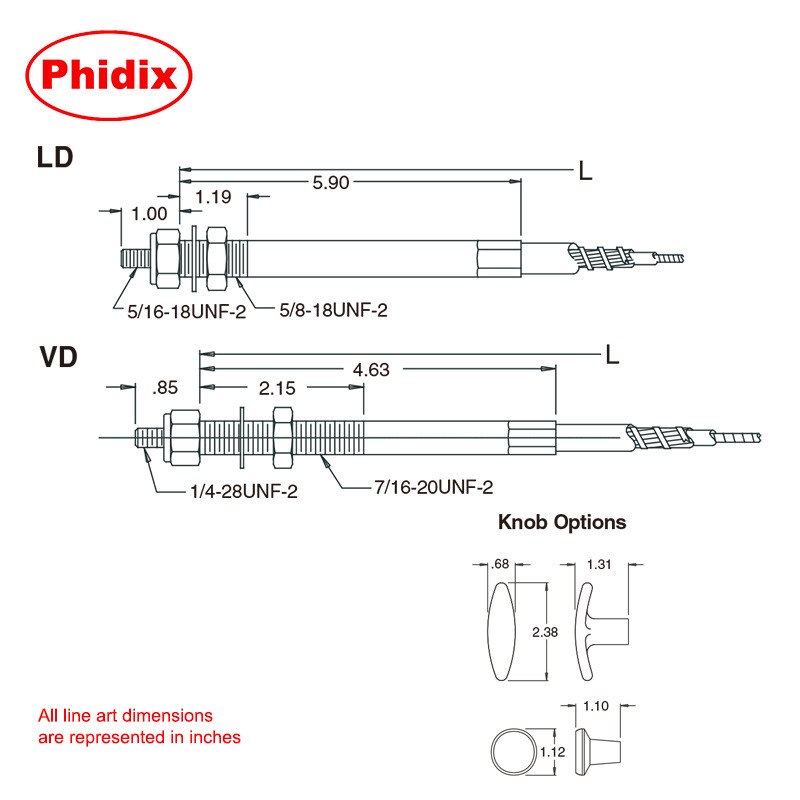

Технические характеристики
| Параметр |
Опции / Примечания |
| Грузоподъемность |
Максимум 50 фунтов |
| Диапазон перемещения |
1” – 3” (стандарт) |
| Монтажная резьба |
3/8"-24 UNF, 7/16"-20 UNF, 5/8"-18 UNF |
| Типы тросов |
EXT, UTL, Bristow (Низкое трение, Универсальный) |
| Варианты размеров троса |
VLD (Сверхлегкий режим), LD (Легкий режим) |

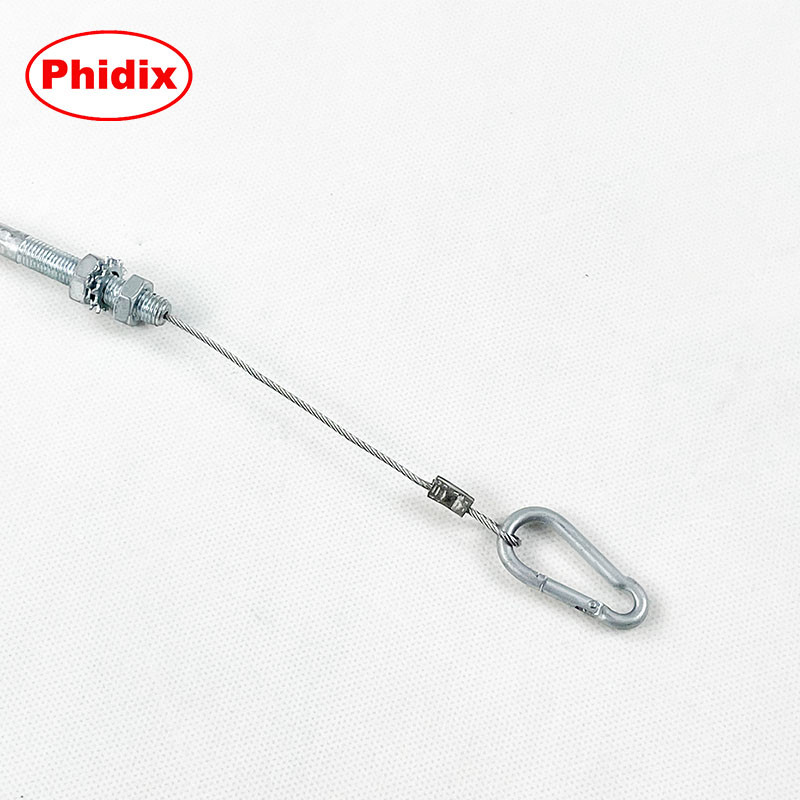

| Выходные концевые фитинги |
Резьбовой поворотный, канавчатый поворотный, фиксированный |
| Варианты уплотнений |
Модель 5 (стандарт), Модель 6 (опционально) |
| Материал |
Оцинкованная углеродистая сталь; нержавеющая сталь доступна по запросу |
Примечание: Эта головка управления не подходит для применений, требующих механического удержания положения.
Для возможности фиксации или микрорегулировки см. сопутствующие товары.

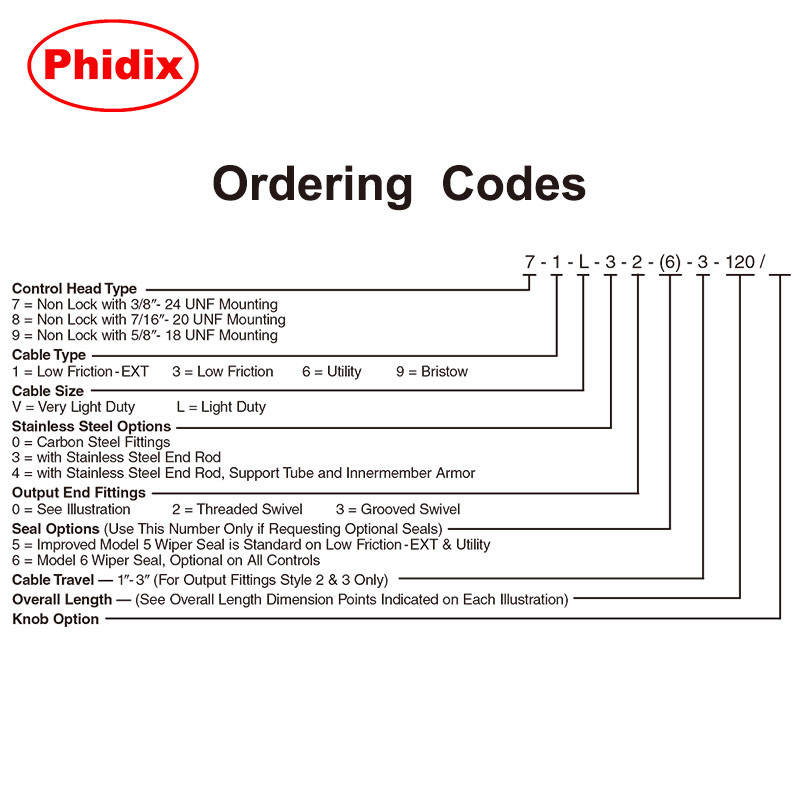

Пример кода заказа
7 - 1 - L - 3 - 2 - (6) - 3 - 120 /
Разбор:
• 7: Тип головки без фиксации
• 1: Тип троса (EXT)
• L: Размер троса (Легкий режим)
• 3: Стержень из нержавеющей стали
• 2: Выходной фитинг (резьбовой поворотный)
• (6): Дополнительное уплотнение
• 3: Стиль ручки
• 120: Общая длина
Нужна помощь в выборе кода? Свяжитесь с нами для получения поддержки или полной матрицы заказа.
Почему стоит выбрать нефиксирующую головку управления?
• Быстрое и простое приведение в действие пользователем
• Более низкая стоимость и меньше точек отказа
• Наиболее подходит для кратковременных задач управления
• Легко прокладывать и монтировать с минимальной занимаемой площадью
• Отлично подходит для удаленных панелей, моторных отсеков или тесных корпусов
